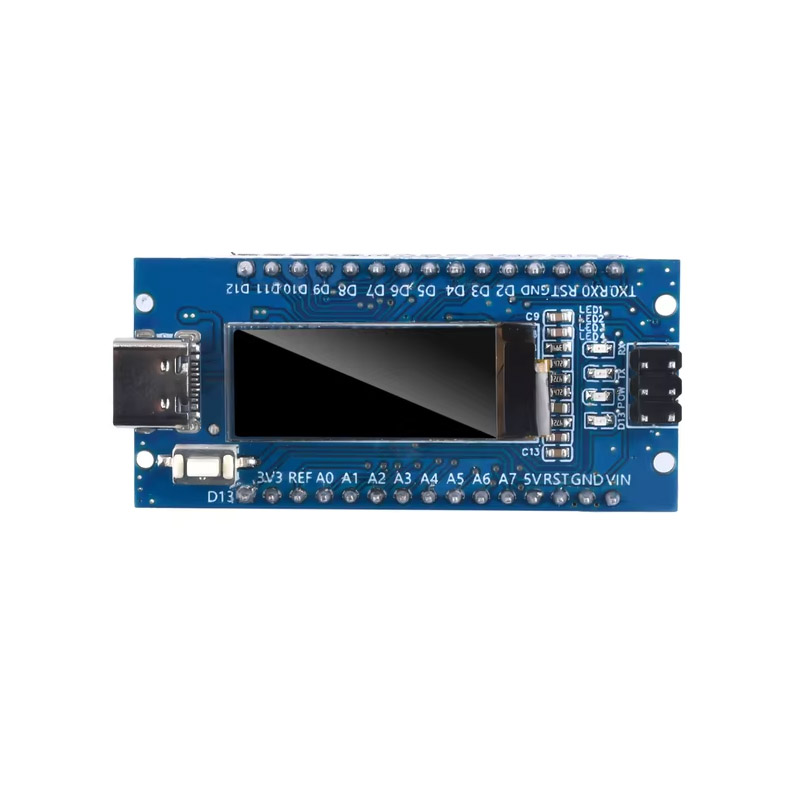

![[Аналог] Arduino Nano на CH340 с встроенным OLED-дисплеем](https://ampermarket.kz/wp-content/uploads/nano-built-in-oled-temp.jpg "[Аналог] Arduino Nano на CH340 с встроенным OLED-дисплеем")

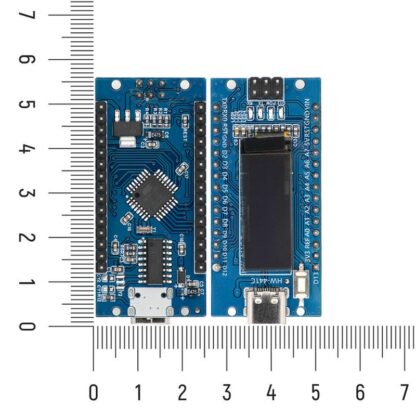

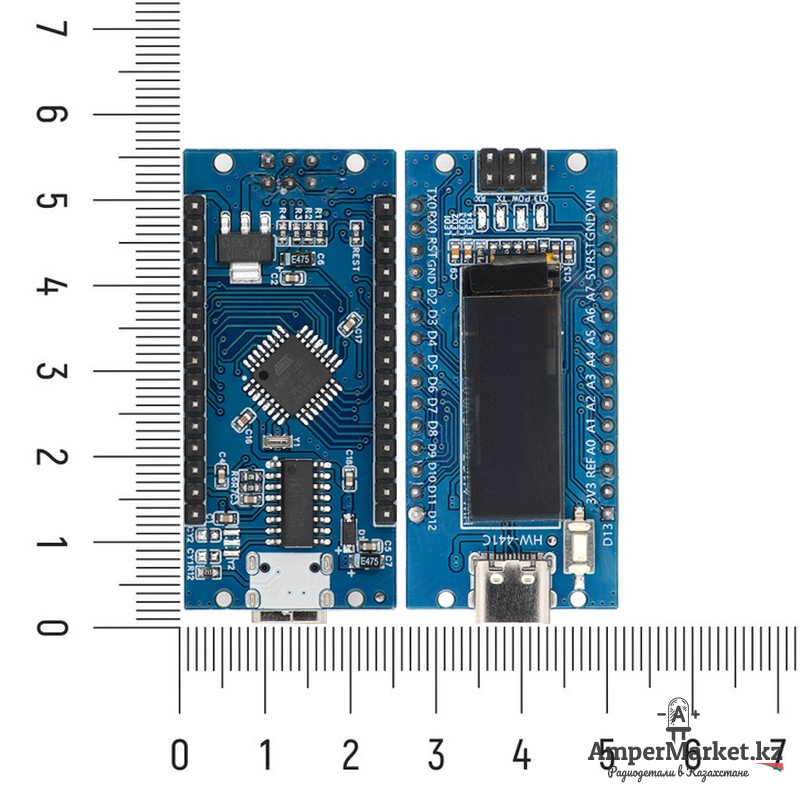

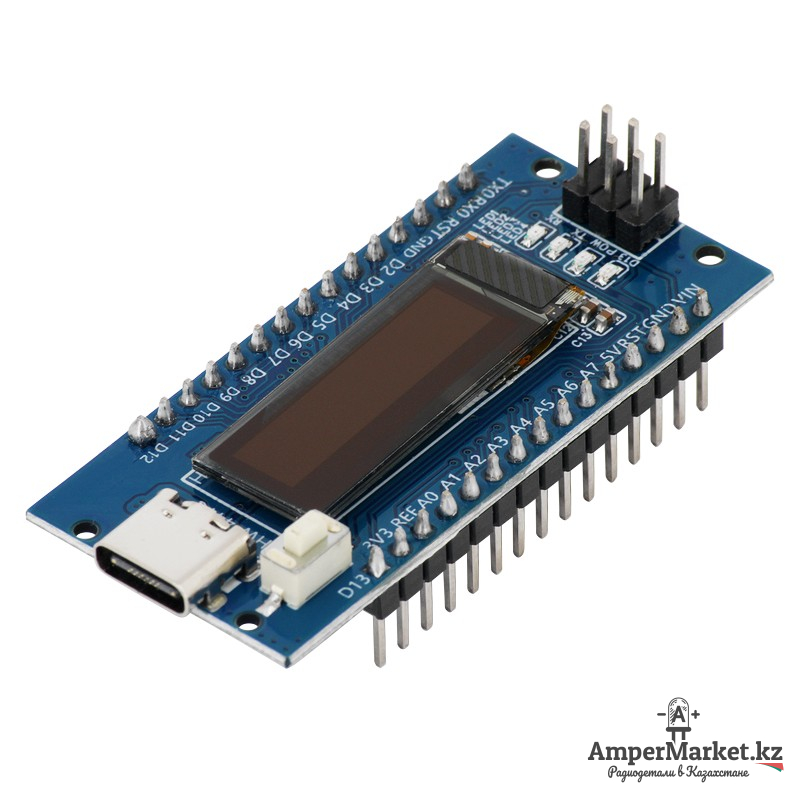

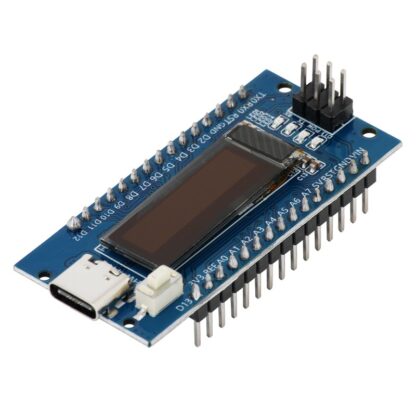

Arduino Nano с встроенным OLED-дисплеем 0.91″ — это удобное решение для ваших проектов, выводите любую информацию сразу на OLED-экран. Платформа Nano построена на микроконтроллере ATmega328P-AU и CH340C в качестве USB – RS232.
Особенности
- 12 цифровых портов ввода/вывода D2-D13;
- 8 аналоговых портов ввода A0-A7;
- 1 пара аппаратных портов TTL RX/TX;
- 6 портов с ШИМ: D3, D5, D6, D9, D10, D11;
- поддержка загрузки и питания через USB Type-C;
- поддержка питания от источника постоянного тока VIN 7-12 В;
- встроенные индикаторы: D13 и P – красные, TX и RX – зеленые.

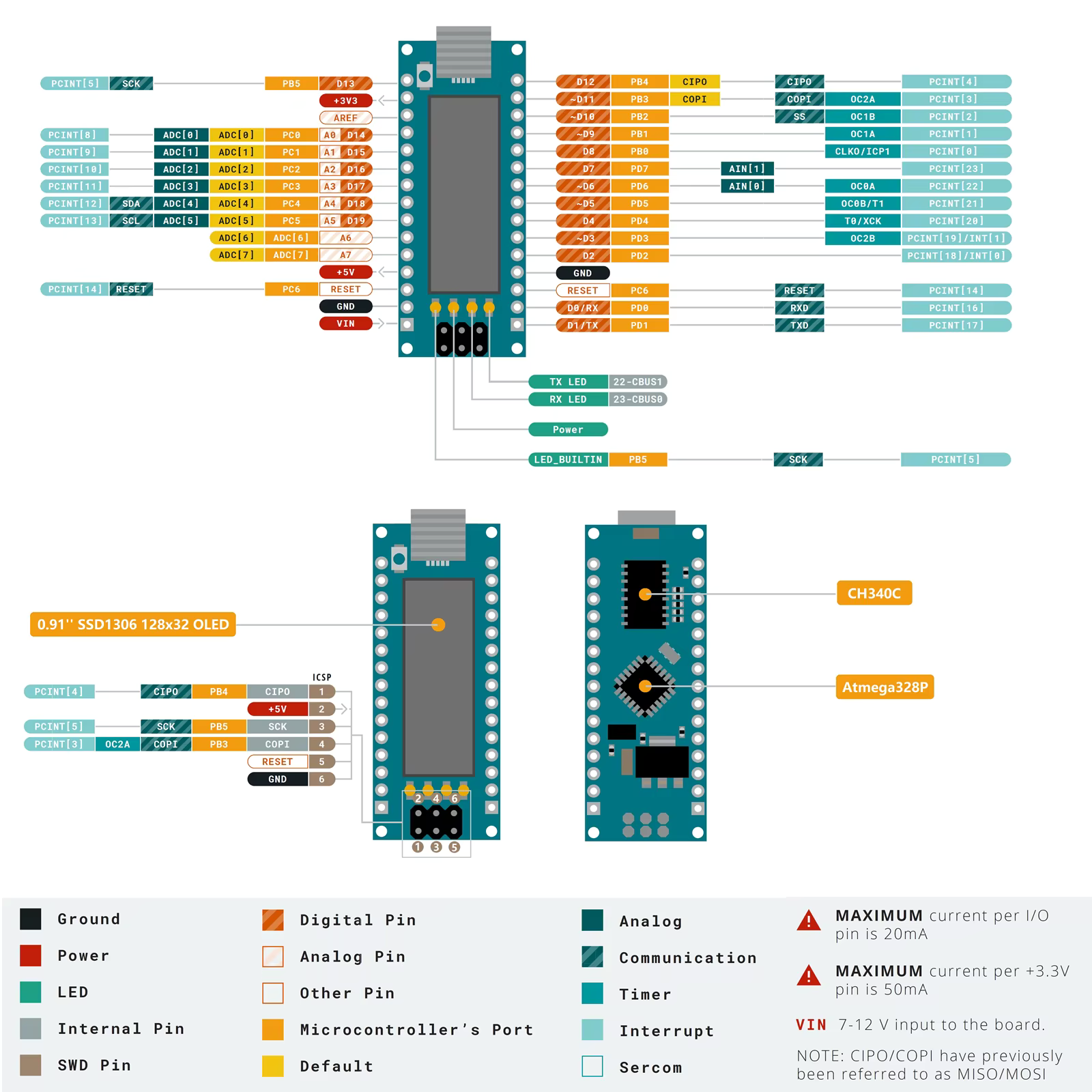

Распиновка

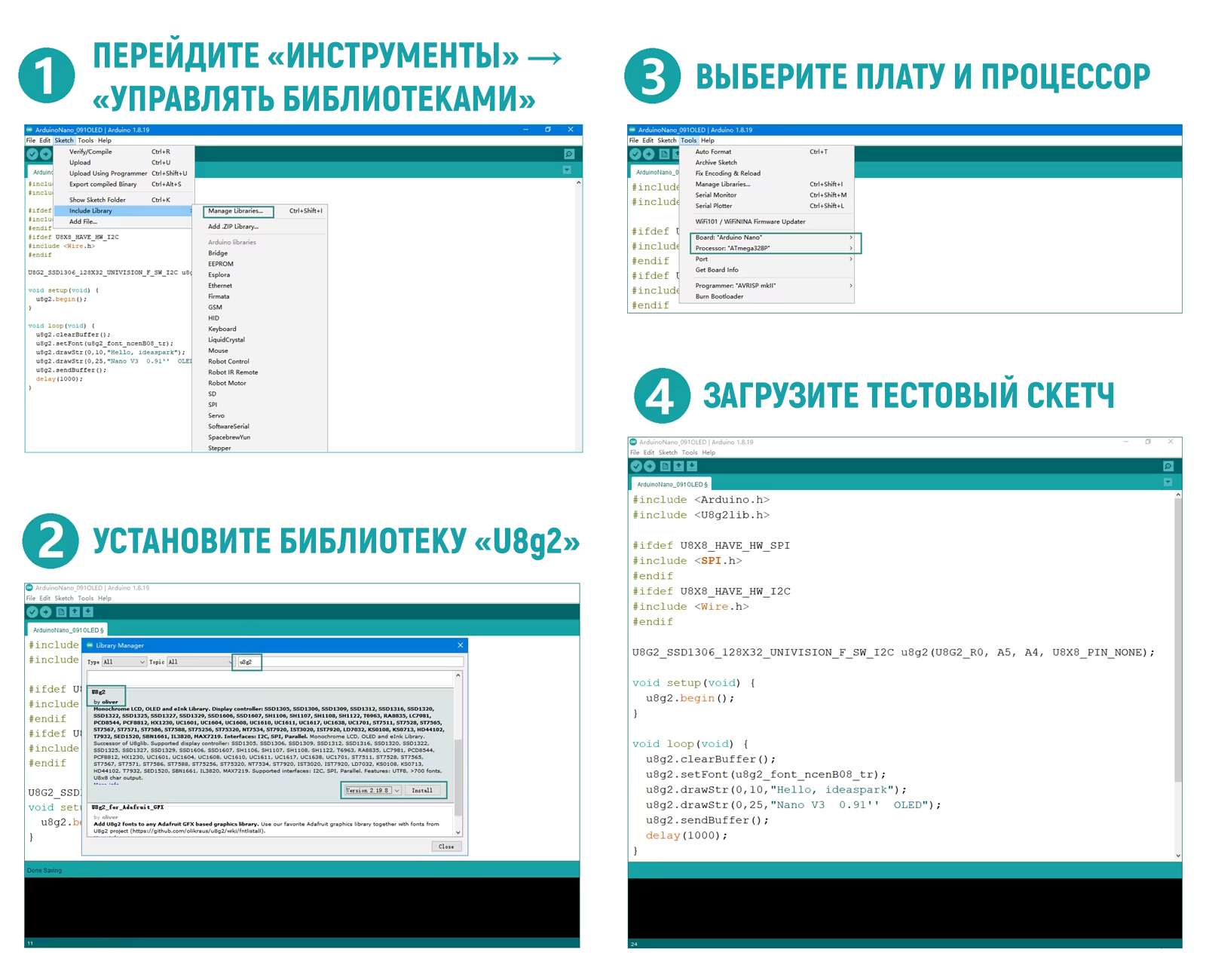

Как начать работу с платой?
Пример
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
#include <Arduino.h> #include <U8g2lib.h> #ifdef U8X8_HAVE_HW_SPI #include <SPI.h> #endif #ifdef U8X8_HAVE_HW_I2C #include <Wire.h> #endif U8G2_SSD1306_128X32_UNIVISION_F_SW_I2C u8g2(U8G2_R0, A5, A4, U8X8_PIN_NONE); void setup(void) { u8g2.begin(); } void loop(void) { u8g2.clearBuffer(); u8g2.setFont(u8g2_font_ncenB08_tr); u8g2.drawStr(0, 10, "AmperMarket"); u8g2.drawStr(0, 25, "Nano V3 0.91'' OLED"); u8g2.sendBuffer(); delay(1000); } |
