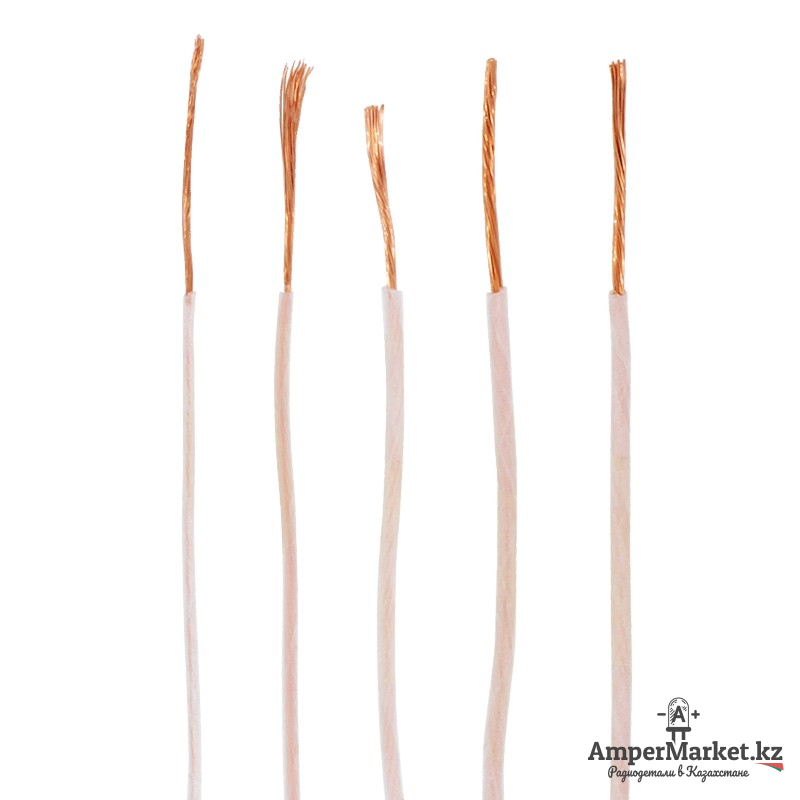

Провод МГТФ широко применяется как в промышленности, так и в быту благодаря повышенной устойчивости к влажности, перепадам температур и другим неблагоприятным факторам. Кабель представляет собой скрученные медные жилы с внешней изоляцией из фторпласта.
Благодаря широкому диапазону характеристик провод МГТФ универсален в применении. Он широко применяется в авиа- и судостроении, при прокладке проводки в многоквартирных домах, подключении бытовых и промышленных электроприборов.

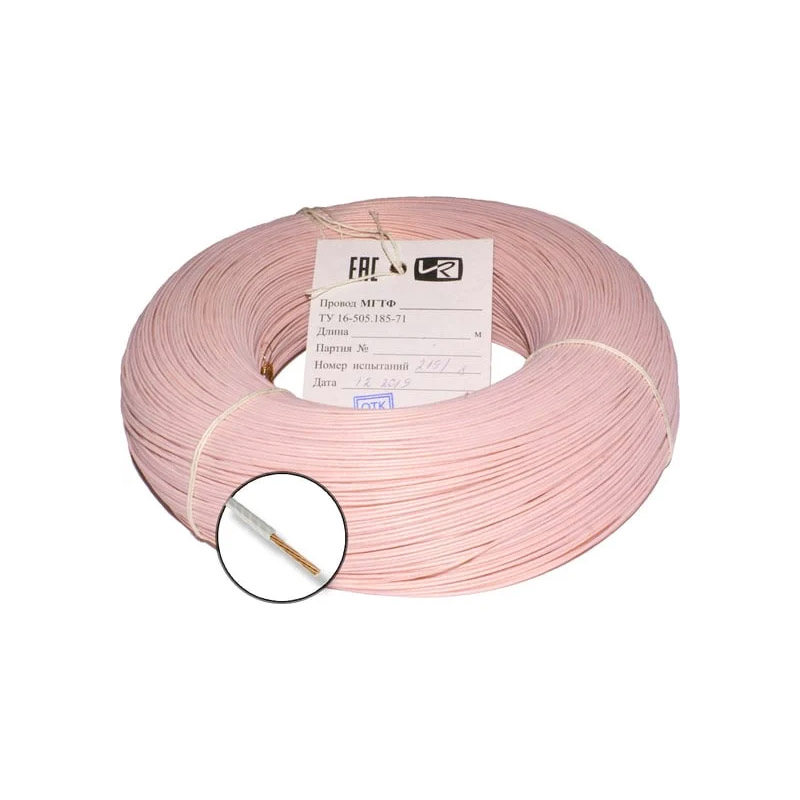

Кабель может безопасно использоваться как внутри, так и снаружи помещения. Отметим, что важно осуществлять зачистку, чтобы не размоталась изоляция. Цвет изоляции бледно-розовый.
Расшифровка:
- «М» – монтажный провод, который можно использовать неоднократно.
- «Г» – кабель обладает гибкостью.
- «Т» – повышенная теплоизоляция, которая позволяет эксплуатировать при температуре, превышающей 220 °C.
- «Ф» – фторпласт, внешний изолирующий слой. Материал является диэлектриком, а его свойства не меняются при изменении температур.
Электрические параметры:
- Номинальное напряжение: до 250 В (AC / частота до 5 кГц) или до 350 В (DC).
- Испытательное напряжение: 1,5 кВ (50 Гц) в течение 5 минут.
- Сопротивление изоляции: не менее 100 000 МОм·км.
- Импульсное напряжение: 700 В.
Преимущества:
- Изоляция из фторопласта обладает отличными диэлектрическими свойствами и химической стойкостью, не плавится при пайке.
- Многожильная медная жила обеспечивает устойчивость к многократным изгибам — провод не ломается на перегибах.
- Отлично паяется, не требует специального инструмента для зачистки.
- Диапазон рабочих температур от -60°C до +220°C позволяет использовать провод в экстремальных условиях.
- Срок службы — не менее 20 лет.
Рекомендации по выбору сечения:
- 0.12 мм2: Идеален для макетных плат, соединения логических микросхем, навесного монтажа с очень низкими токами (сигнальные цепи, датчики). Очень легкий и гибкий.
- 0.2 мм2: Универсальный выбор для большинства радиолюбительских задач, соединения плат внутри корпуса, маломощных цепей питания (до 0.5…1 А).
- 0.35 мм2: Золотая середина для цепей питания. Еще ниже сопротивление, еще больше допустимый ток. Подходит для соединения драйверов, моторов, мощных нагрузок в компактных устройствах.
- 0.5 – 0.75 мм2: “Силовые” сечения. Используются для монтажа цепей с относительно высоким током (до 2…3 А и выше), соединения аккумуляторов, мощных преобразователей, где важна минимальная потеря напряжения на проводе.
