Модуль защиты и гальванической развязки 4-х дискретных входов контроллера применяют для согласования и защиты дискретных входов контроллера при подключении внешних датчиков, которые могут быть подвержены различного рода замыканиям, перенапряжениям, наводкам. Также оптопары помогают согласовать дискретные сигналы с напряжением, превышающим допустимое для контроллера значение.

Оптопара позволяет двум цепям обмениваться сигналами, но при этом оставаться гальванически изолированными. Примеров применения таких модулей много – от защиты контроллера от высоких напряжений и соединения цепей с разными напряжениями питания до защиты человека от удара током.

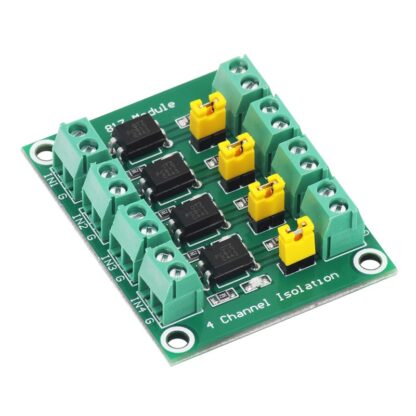

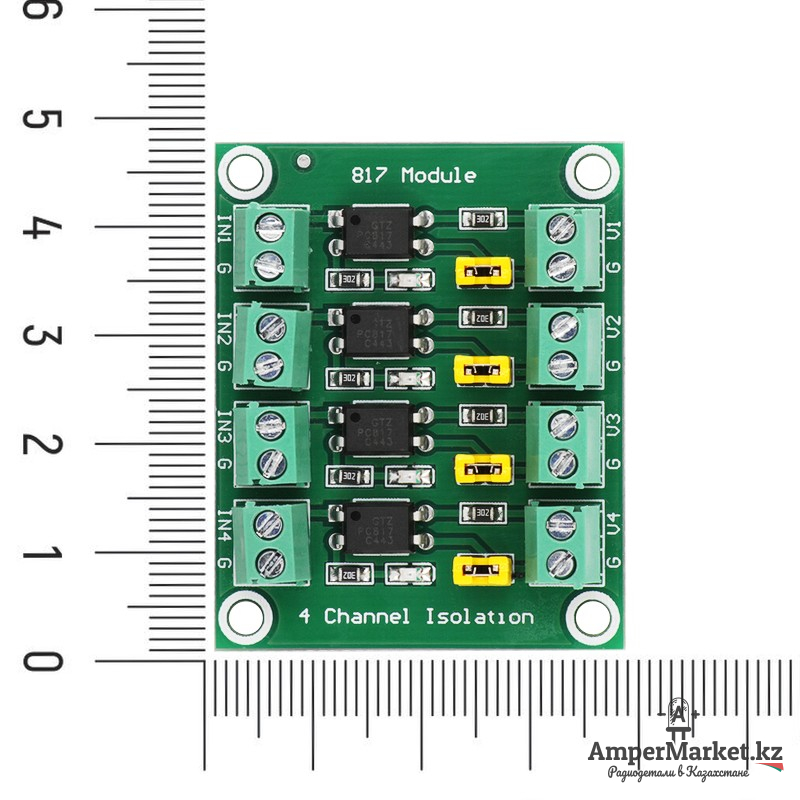

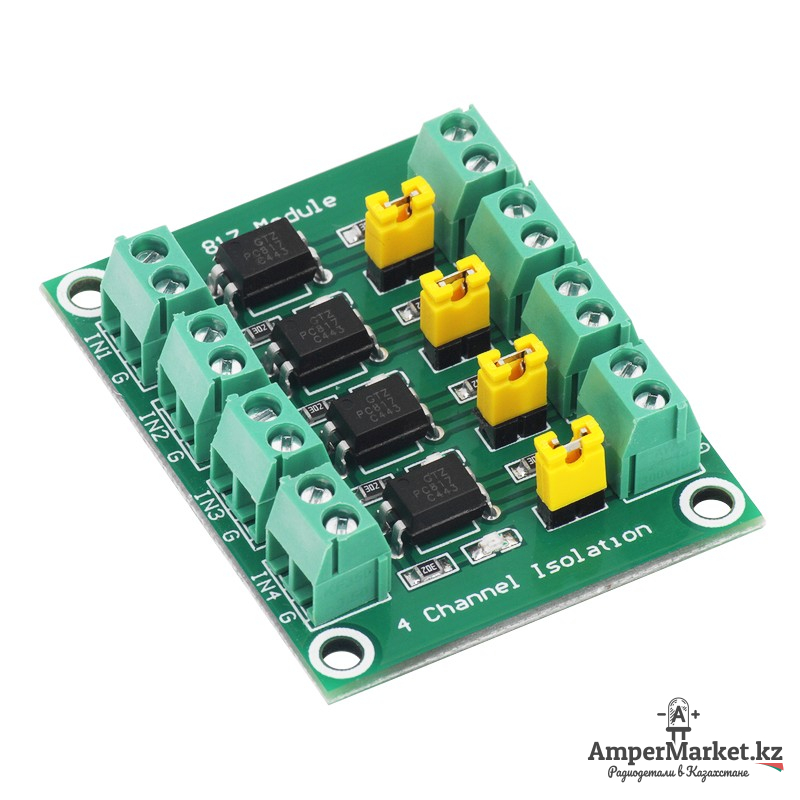

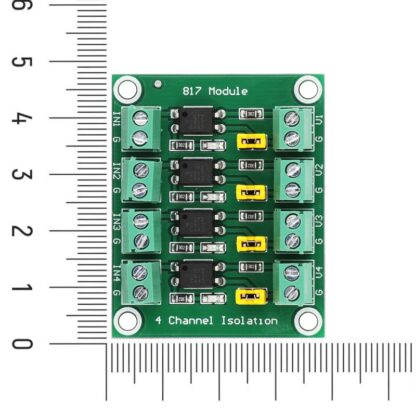

Данный модуль построен на оптронах PC817 и работает как на 3.3 В, так и на 5 В логике. PC817 состоит из светодиода и фототранзистора, между собой электрически никак не связанных. Собственно, именно поэтому PC817 и применяется для создания гальванических развязок. Принцип работы основан на освещении базы фототранзистора светодиодом.

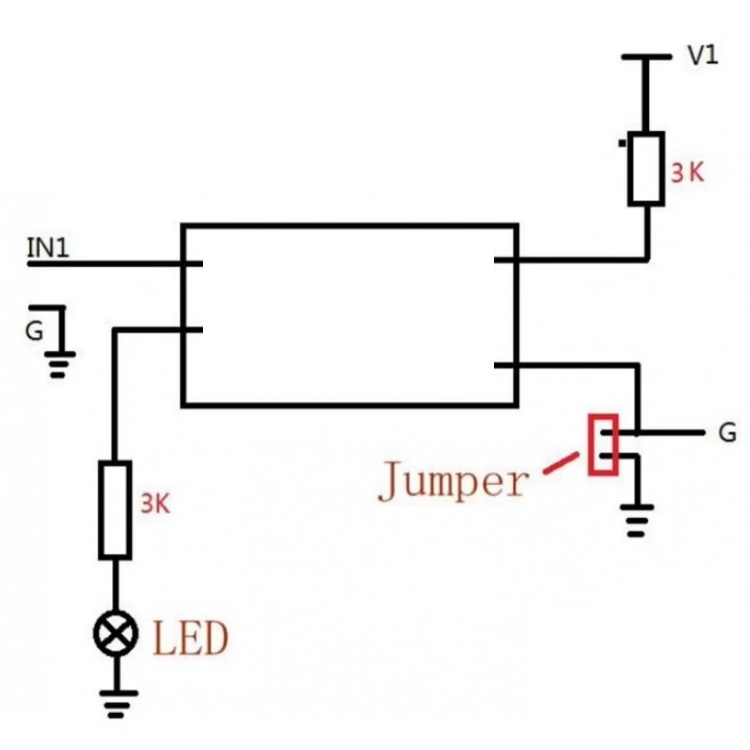

Каждый канал модуля имеет свой независимый индикатор питания. На выходе модуля можно получить всего два сигнала – логическая единица и логический ноль. Перемычки соединяют эмиттер выходного транзистора оптопары с общим проводом.

---

Документация PC817 (PDF)
