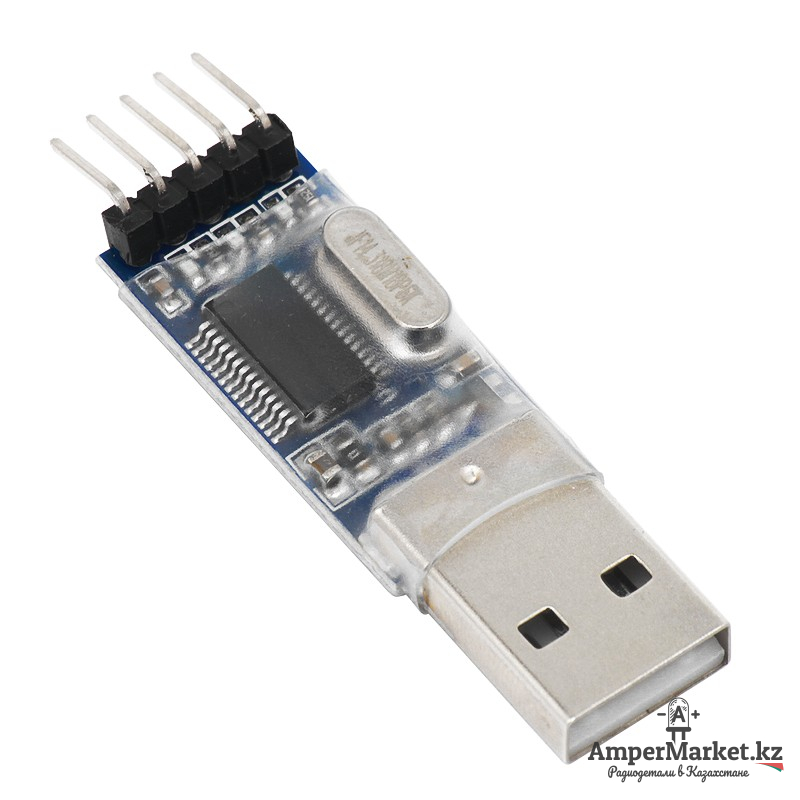

Многофункциональный переходник USB-TTL на основе микросхемы PL2303HX имеет выходы 3.3 В и 5 В для питания программируемых устройств. Поддерживает все стандартные UART скорости обмена.

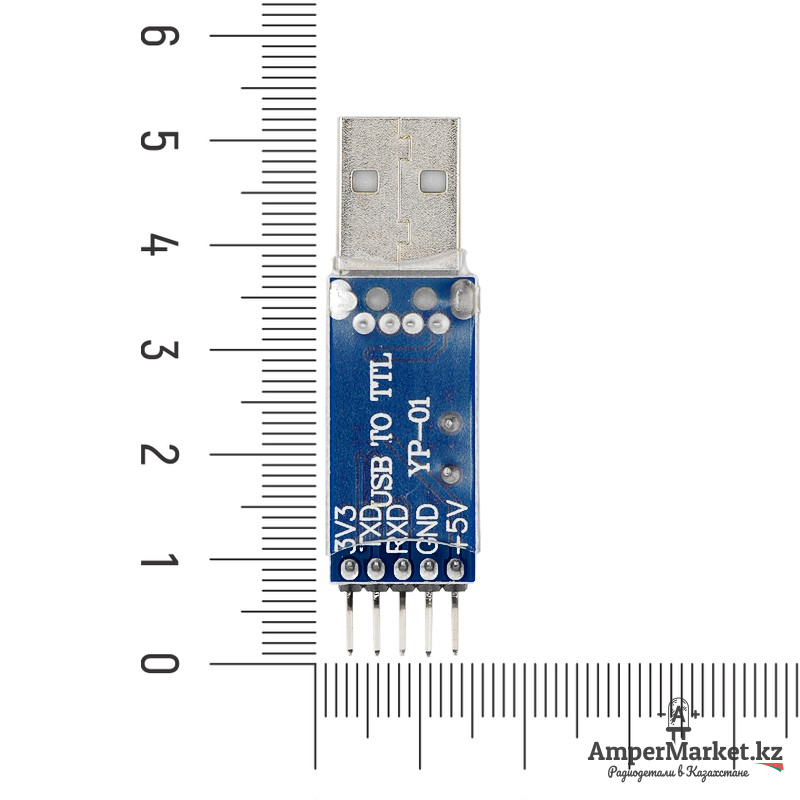

Контактная группа модуля:
- 5.0V – стабилизированные 5 В;
- 3.3V – стабилизированные 3,3 В;
- TX – линия передачи;
- RX – линия приема;
- GND – «земля».
Принципиальная схема
Назначение светодиодов:
- P (Power) — питание (горит постоянно);
- R (RxD) — принимаемые данные;
- T (TxD) — передаваемые данные
Из электрической схемы видно, что питание на выход 5.0V идёт напрямую с USB порта, без защитных элементов, а питание на вывод 3.3V идёт с внутреннего стабилизатора PL2303, который может выдержать нагрузку до 150 мА.
Китай
