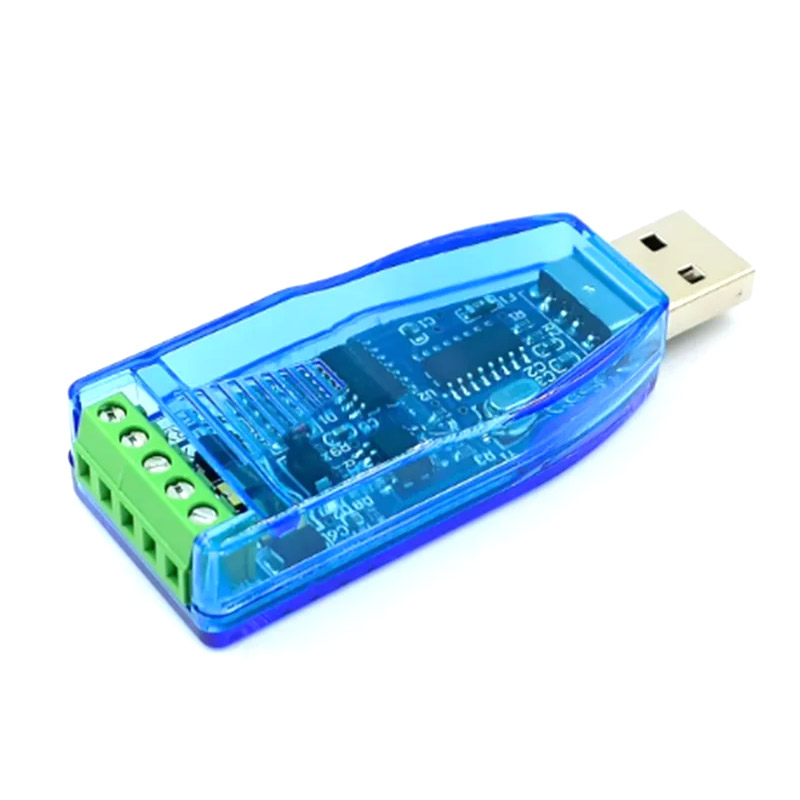

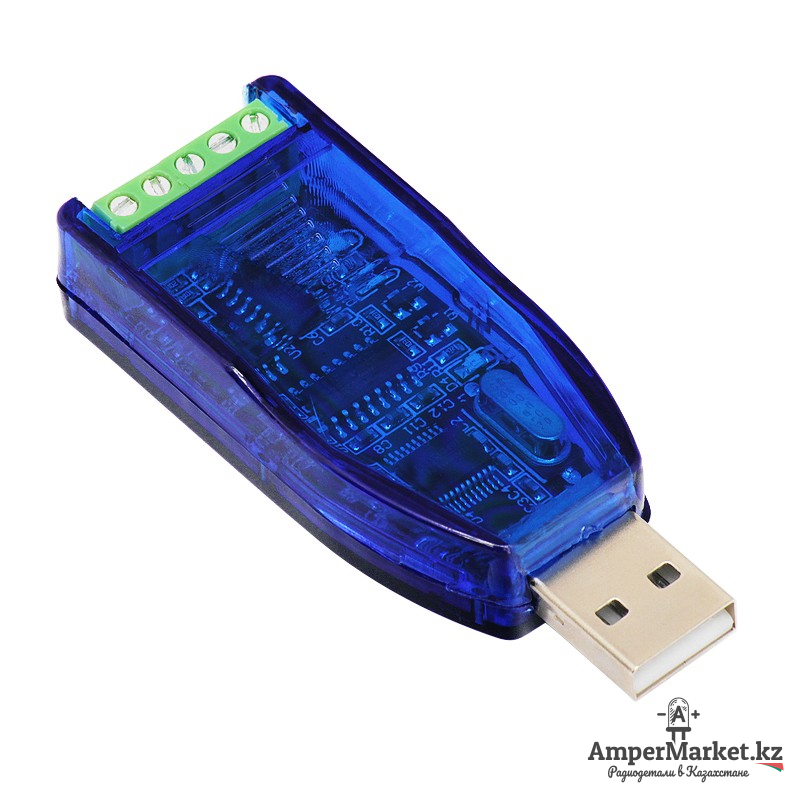

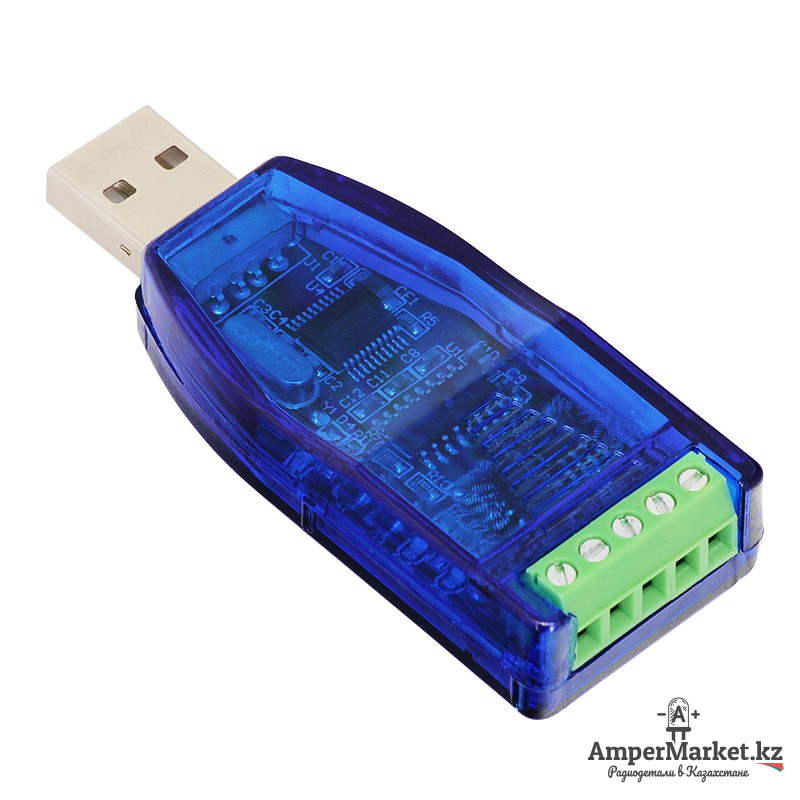

Преобразователь USB – RS232 / RS485 – это надёжное устройство для преобразования сигналов USB в RS-232 и RS-485. Он предназначен для работы с АСУ ТП, КИПиА, системами пожарной сигнализации, видеонаблюдения, СКУД и другими промышленными системами.
Преобразователь обеспечивает двустороннюю связь по полудуплексному последовательному порту, поддерживает дистанцию связи до 1200 метров, имеет гальваническую изоляцию и питание от USB.
- Рабочее напряжение: 5 В (питание от USB)
- Тип интерфейса: USB → RS-232 / RS-485
- Скорость передачи данных: до 115200 бит/с
- Дальность связи: до 1200 метров (при 9600 бит/с)
- Гальваническая изоляция: да
- Тип связи: полудуплексный последовательный порт
- Поддержка ОС: Windows / Linux / MacOS
Распиновка
- GND — «земля» (общий провод). Нужен и для RS-232, и для RS-485, чтобы «договориться» об общем напряжении между устройствами.
- TXD (RS-232) — передача данных от преобразователя к внешнему устройству.
- RXD (RS-232) — приём данных от внешнего устройства к преобразователю.
- A — (RS-485) — неинвертирующий (прямой) сигнал шины RS-485 (часто обозначается как «+», «Data+», «D+»). Напряжение выше, чем на B — логическая «1» или «0» (в зависимости от стандарта).
- B —— инвертирующий сигнал («–», «Data-», «D–»). Работает дифференциальной парой вместе с A: A > B — одна единица данных, A < B — другая.
Важное замечание: Не пытайтесь одновременно использовать RS-232 и RS-485 на таком преобразователе. Обычно активен только тот интерфейс, к которому вы физически подключили провода. Подключение обоих одновременно может привести к конфликтам на шине или повреждению выходных каскадов.
