Модуль поворотного потенциометра предназначен для изучения основ АЦП, для настройки контраста символьного дисплея, для грубой настройки каких-либо параметров. Работает с напряжением 3.3 В и 5 В, поэтому подойдёт для проектов на Arduino и ESP32/STM32.

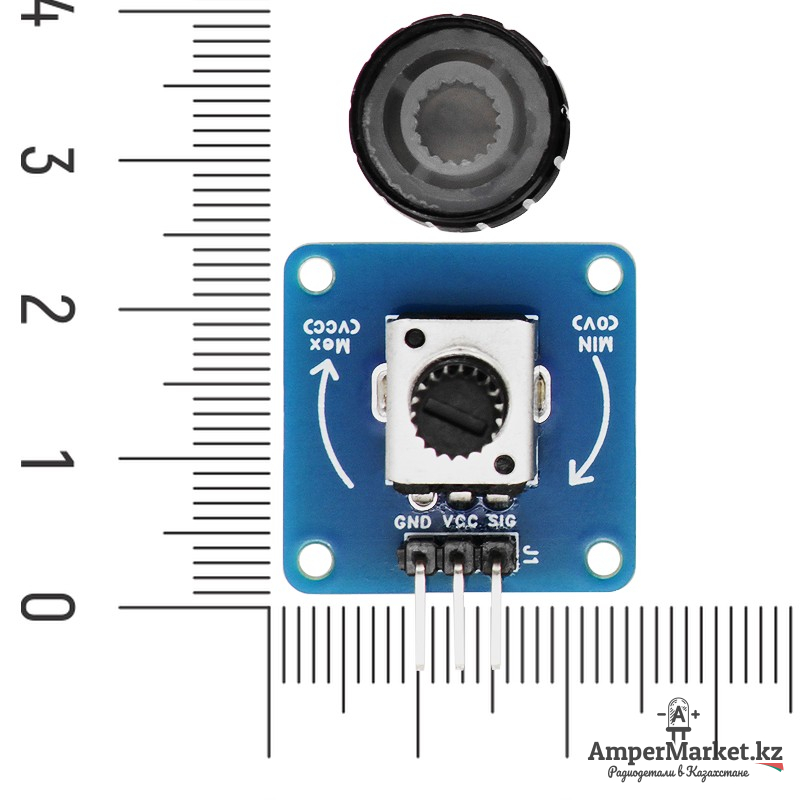

Контактная группа модуля:

GND — «земля», общий провод;
VCC — плюс питания, 5 В;
SIG — аналоговый выход.

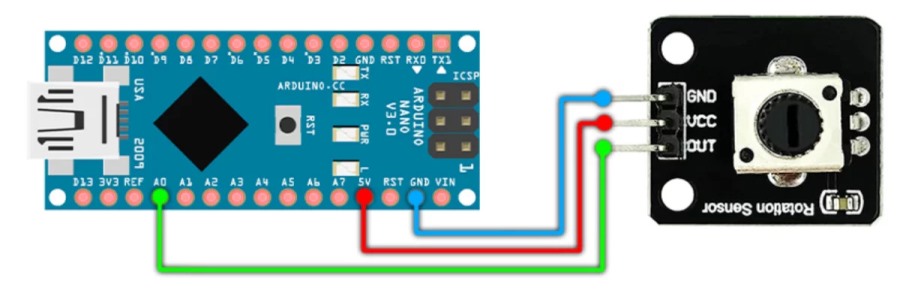

Пример подключения:

/*
  Потенциометр на A0. Вывод в порт.
  Откройте Инструменты/Плоттер для просмотра графика.
*/

void setup() {
  // открываем порт для связи
  Serial.begin(115200);
}

void loop() {
  // выводим значение
  Serial.println(analogRead(A0));
  delay(500);
}

Потенциометр на A0. Вывод в порт.

Откройте Инструменты/Плоттер для просмотра графика.

void setup() {

// открываем порт для связи

Serial.begin(115200);

}

void loop() {

// выводим значение

Serial.println(analogRead(A0));

delay(500);

}

Характеристики

Рабочее напряжение	3 – 5.5 В
Сопротивление	10 кОм
Максимальный угол поворота	280°
Тип выходного значения	аналоговый
