Сдвиговый регистр 74HC595N

100 тг

284 в наличии

Артикул: 1601017 Категория:

74HC595N – восьмиразрядный сдвиговый регистр с последовательным вводом, последовательным или параллельным выводом информации, с триггером-защелкой и тремя состояниями на выходе. Самое распространенное применение данного регистра – экономия выходов микроконтроллера. Данный сдвиговый регистр позволяет управлять напряжением на своих восьми выходах, заняв всего три выхода микроконтроллера. Таким образом количество рабочих выводов увеличивается на пять.

Кроме того, регистры 74HC595 можно подключать каскадом один за другим (через пин Q7’), и таким образом из всё тех же 3 входящих линий получать 16, 24, 32 и т.д. цифровых выходов.

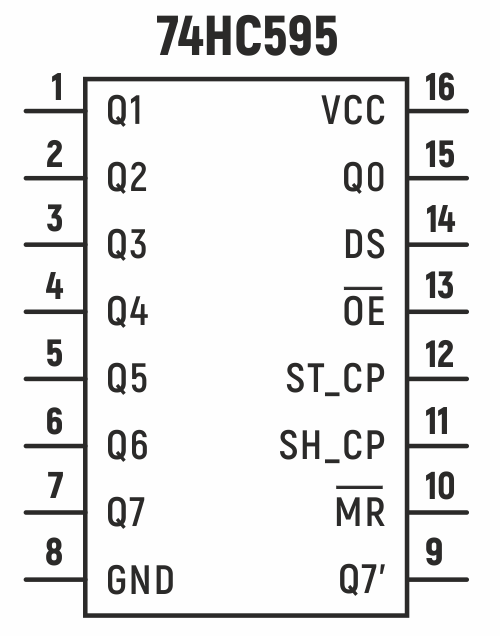

74HC595N имеет следующие входы:

  • [10] MR — сброс регистра, при подаче логического нуля на MR и единицы на STCP переводит все выходы в состояние логического нуля;
  • [11] SH_CP — вход для тактовых импульсов;
  • [12] ST_CP — линия прерываний;
  • [13] OE — вход, переводящий выходы из высокоимпедансного состояния в рабочее;
  • [14] DS — вход данных;
  • [8] GND — Ground. Земля
  • [16] VCC — Питание +5 В.
Сдвиговый регистр 74HC595

Пример подключения:

Схема: Сдвиговый регистр 74HC595 и 7-сегментный индикатор

Для установки сдвигового регистра на плату удобно использовать DIP панель на 16 контактов.


Документация 74HC595

Пример подключения

Вес 7 г
