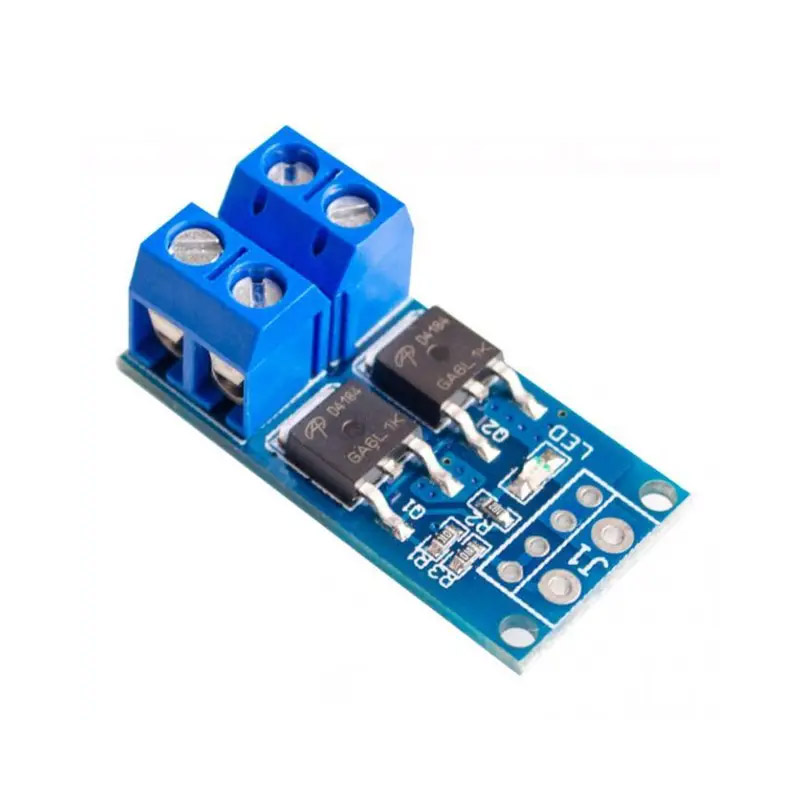

Модуль силового ключа на двух MOSFET D4184 — это готовое решение для управления мощной нагрузкой с помощью ШИМ или цифрового сигнала. Два параллельно включенных N-канальных транзистора обеспечивают низкое сопротивление открытого канала и позволяют коммутировать ток до 15 А. Модуль идеально подходит для управления светодиодными лентами, двигателями, и другими мощными устройствами (с напряжением до 36 В) от микроконтроллеров.

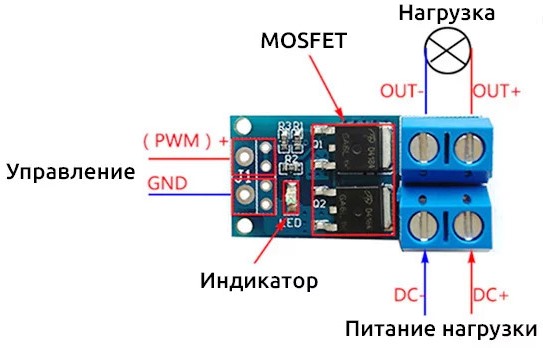

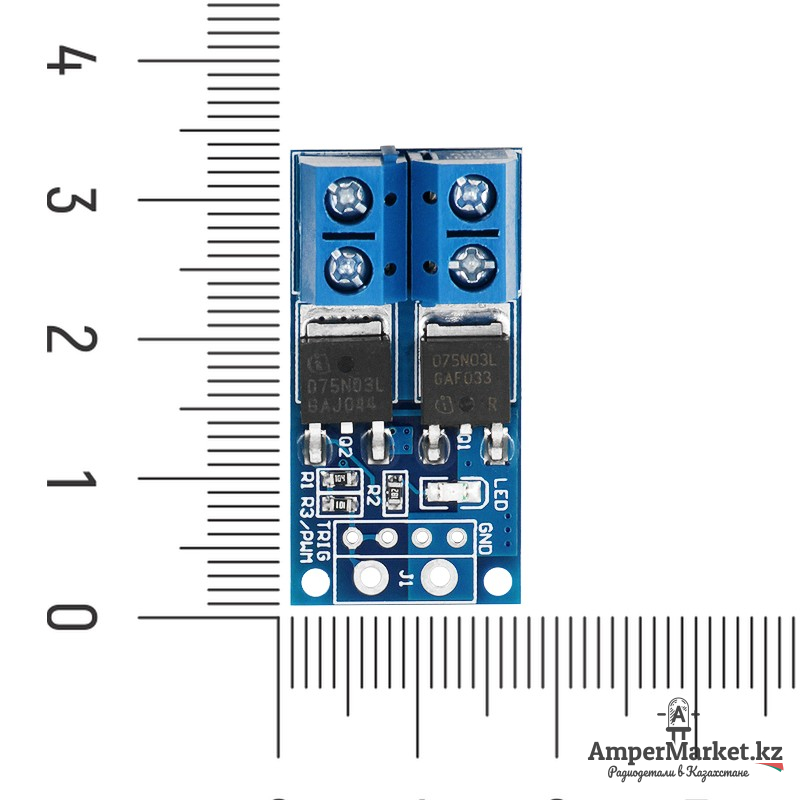

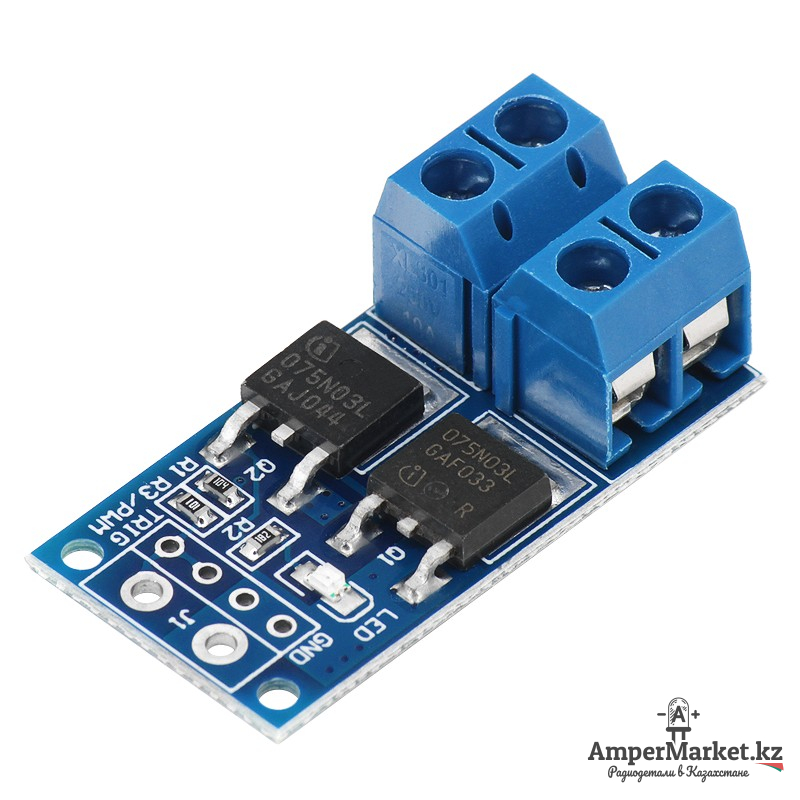

Назначение контактов
- TRIG / PWM — вход логического сигнала
- GND — сигнальная земля
- VIN+ — подключение к источнику питания (до 36 В), используемому для питания нагрузки
- VIN- — подключение к заземлению источника питания
- VOUT+ — подключение к плюсовому проводу нагрузки
- VOUT- — подключение к отрицательному проводу нагрузки

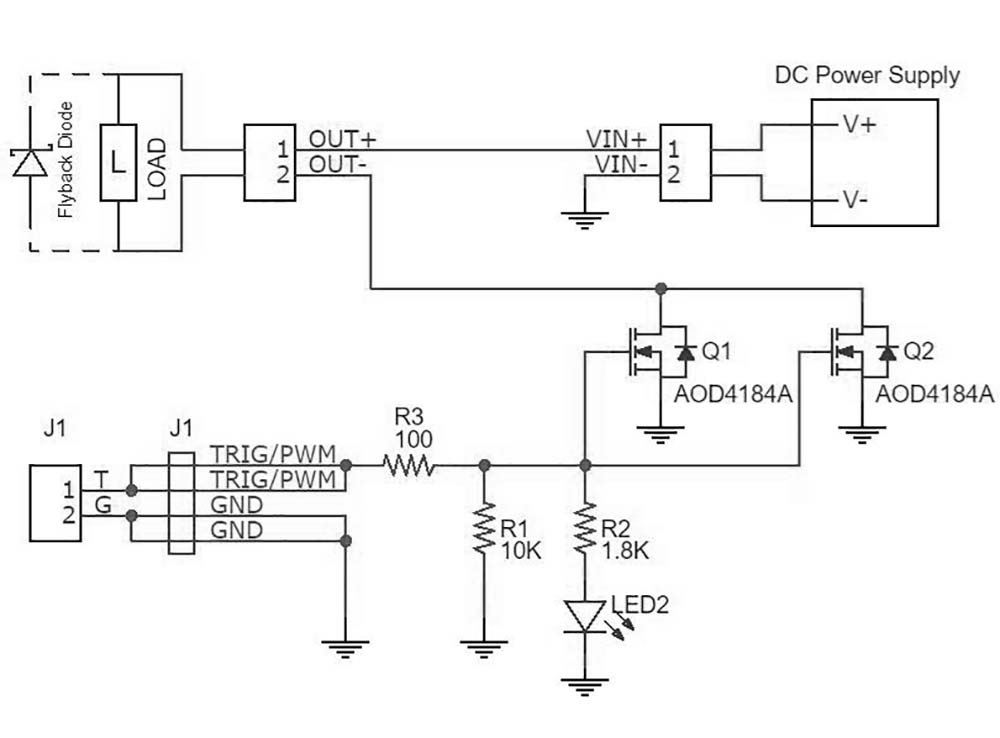

Принципиальная схема

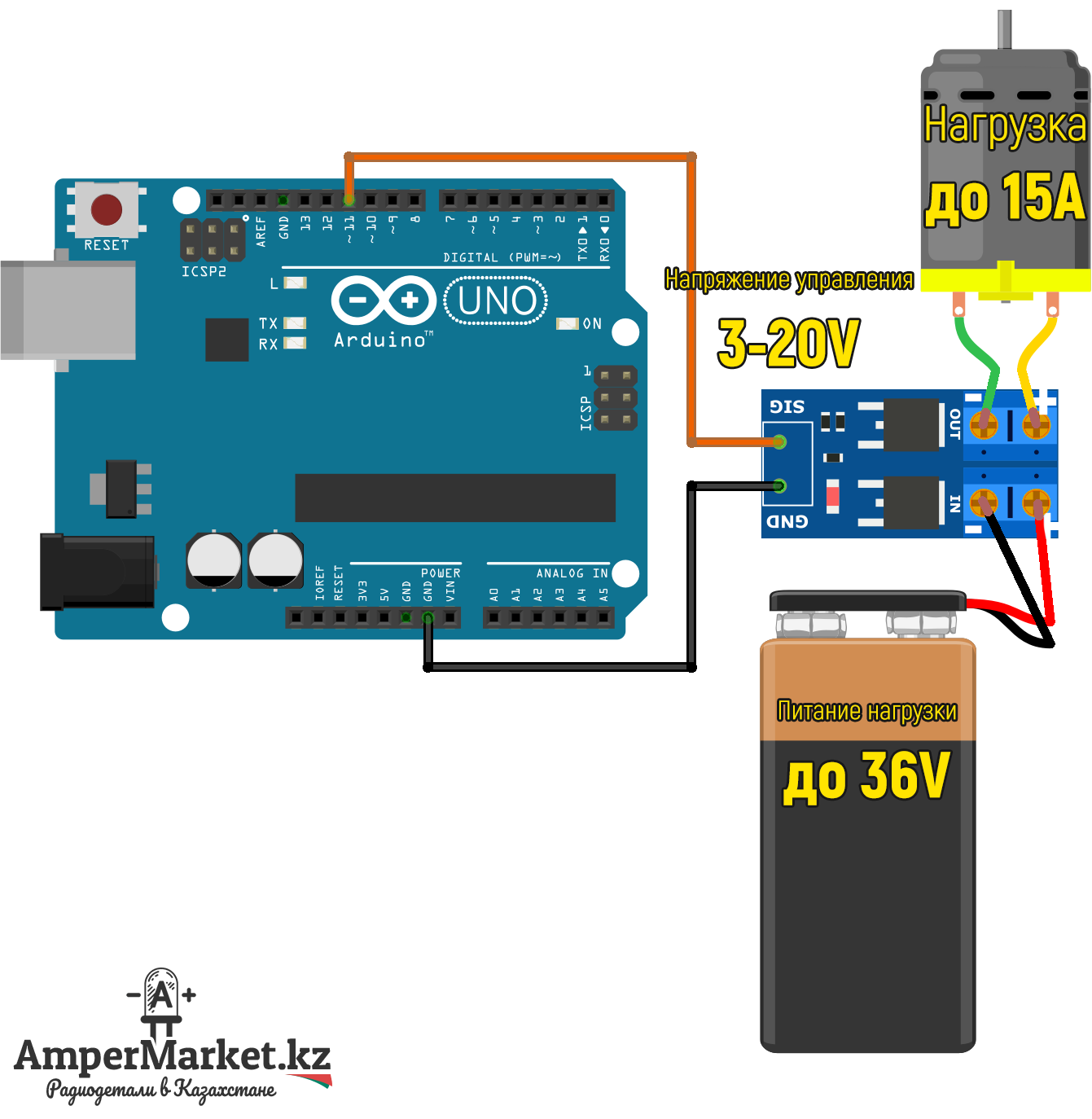

Пример подключения к Arduino
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 |
/* Двигатель будет крутиться в течение 2 сек сделает остановку на 2 сек, затем будет увеличивать скорость от 0 до 100% и от 100% до 0. */ int TRIG = 10; // Указываем вывод TRIG / PWM void setup() { pinMode(TRIG, OUTPUT); // Устанавливаем как выход digitalWrite(TRIG, LOW); // Устанавливаем вывод в LOW } void loop() { digitalWrite(TRIG, HIGH); // Включаем двигатель delay(2000); // Пауза 2 с digitalWrite(TRIG, LOW); // Выключаем двигатель delay(2000); // Пауза 2 с // Увеличиваем скорость двигателя for (int i = 0; i <= 255; i++) { analogWrite(TRIG, i); delay(30); } // Уменьшаем скорость двигателя for (int i = 255; i >= 0 ; i--) { analogWrite(TRIG, i); delay(30); } } |

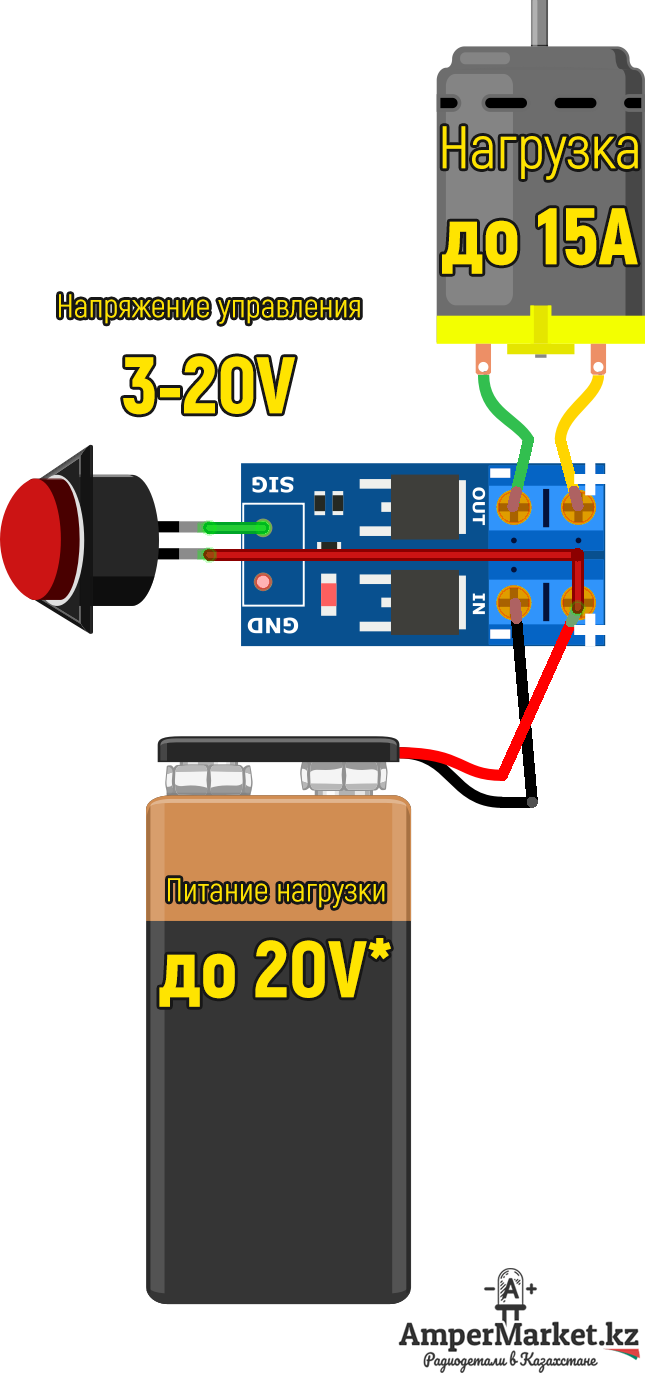

Использование без микроконтроллера (как усилитель тока)
Также данный модуль можно использовать и без микроконтроллера как «усилитель кнопки». В этой схеме управляющий сигнал подаётся прямо с питания нагрузки – напряжение *не должно превышать 20V. Пин GND никуда не подключен, потому что соединён с GND входа питания на плате модуля.
