SN74HC04N – микросхема с 6 элементами логики «NOT» | «Отрицание (инвертирование сигнала)». Каждый элемент имеет один вход и один выход.

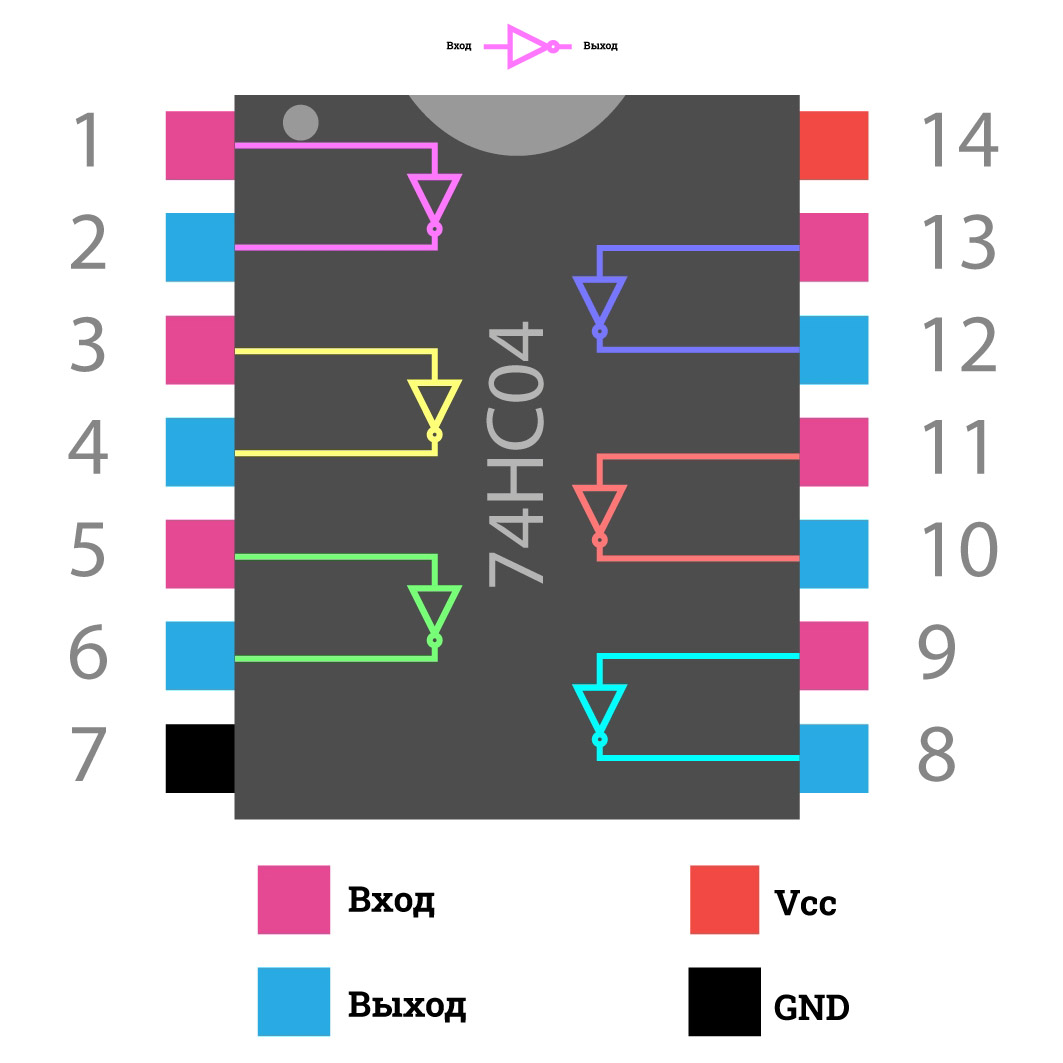

Распиновка
Таблица истинности
| Вход | Выход |
|---|---|
| 1 | 0 |
| 0 | 1 |

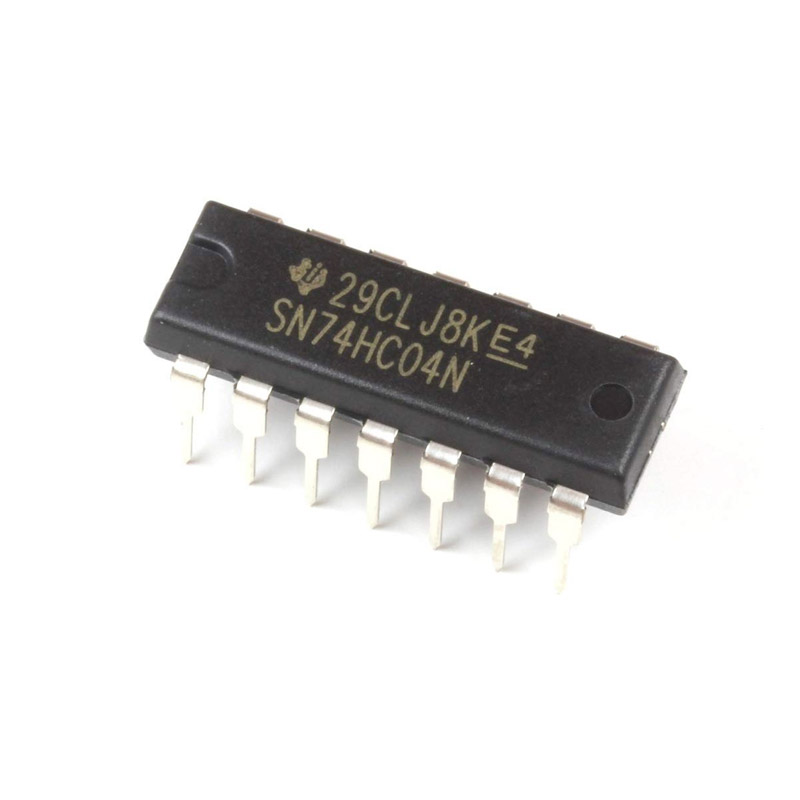

Микросхема логики SN74HC04N [6×1 | NOT]
150 тг
Характеристики
| Напряжение питания | 2 – 6 В |
|---|---|
| Максимальный выходной ток | 20 мА |
| Логический уровень нуля | 0 – 1,35 В (при питании 5 В) |
| Логический уровень единицы | 3,15 – 5 В (при питании 5 В) |
| Рабочая температура | -40…+85 °C |
| Корпус | DIP-14 |
| Вес | 2 г |
|---|
