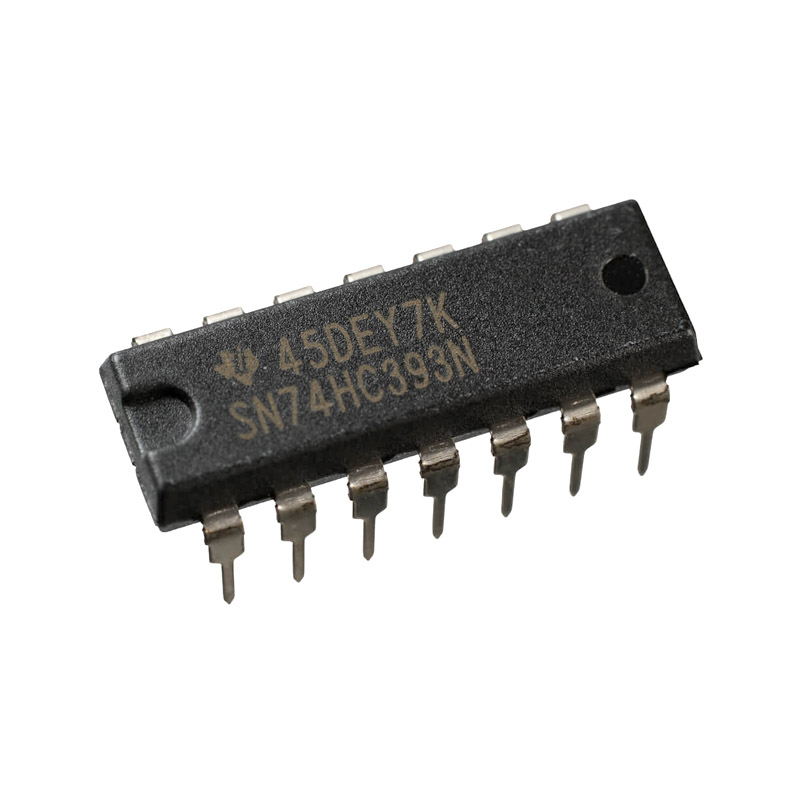

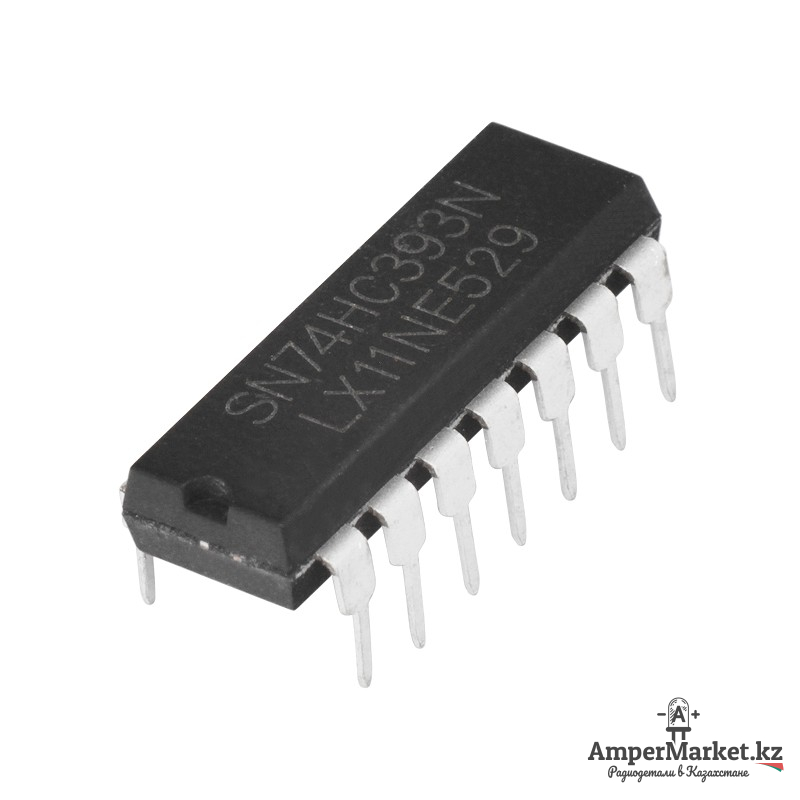

SN74HC393N – микросхема с 2 четырёхбитными счётчиками. Каждый элемент имеет два входа и четыре выхода.

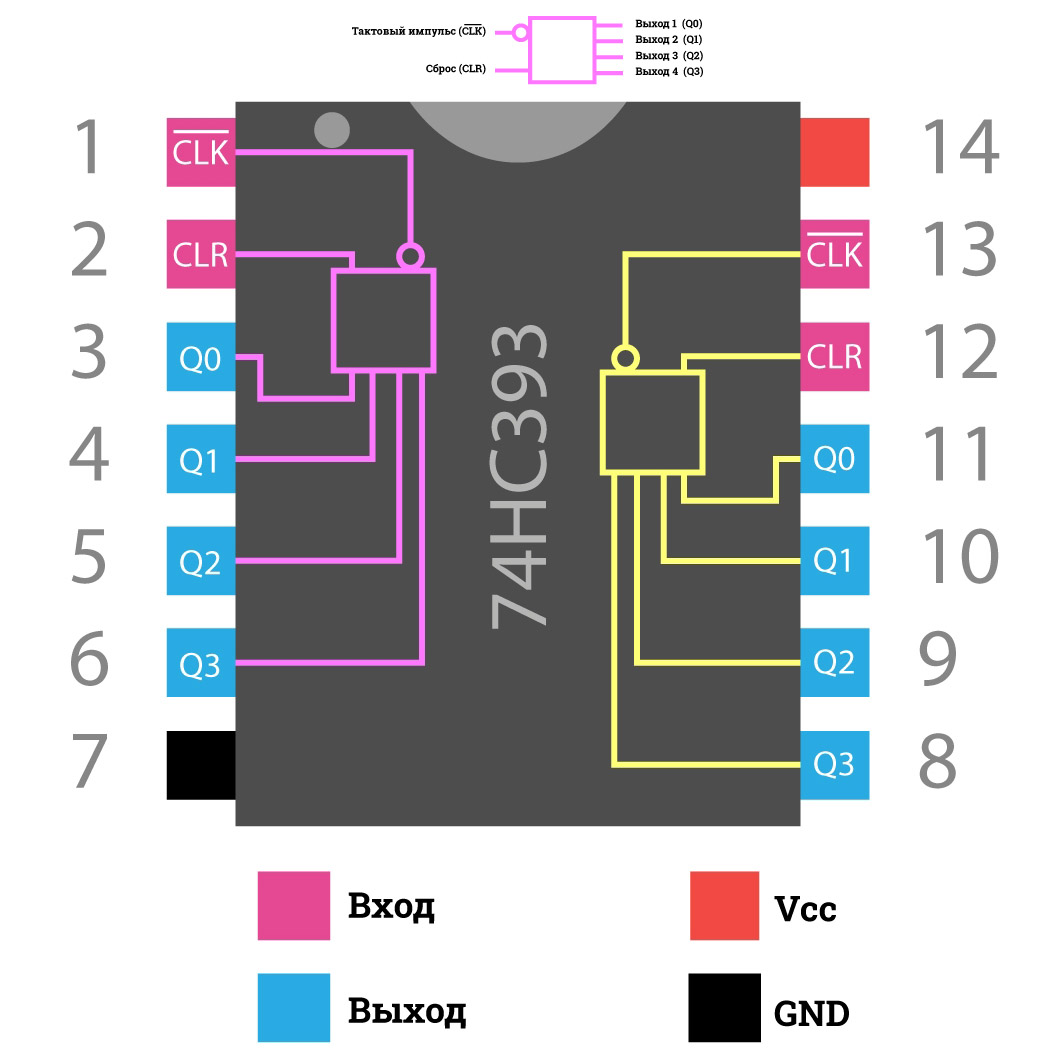

Распиновка
Таблица истинности
| Тактовый импульс | Выход 1 (бит 0) | Выход 2 | Выход 3 | Выход 4 |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 1 | 1 | 0 | 0 | 0 |
| 2 | 0 | 1 | 0 | 0 |
| 3 | 1 | 1 | 0 | 0 |
| 4 | 0 | 0 | 1 | 0 |
| 5 | 1 | 0 | 1 | 0 |
| 6 | 0 | 1 | 1 | 0 |
| 7 | 1 | 1 | 1 | 0 |
| 8 | 0 | 0 | 0 | 1 |
| 9 | 1 | 0 | 0 | 1 |
| 10 | 0 | 1 | 0 | 1 |
| 11 | 1 | 1 | 0 | 1 |
| 12 | 0 | 0 | 1 | 1 |
| 13 | 1 | 0 | 1 | 1 |
| 14 | 0 | 1 | 1 | 1 |
| 15 | 1 | 1 | 1 | 1 |
| Тактовый импульс | Вход CLR | Выход |
|---|---|---|
| от 0 к 1 | 0 | без изменений |
| от 1 к 0 | 0 | счёт |
| — | 1 | 0 |
