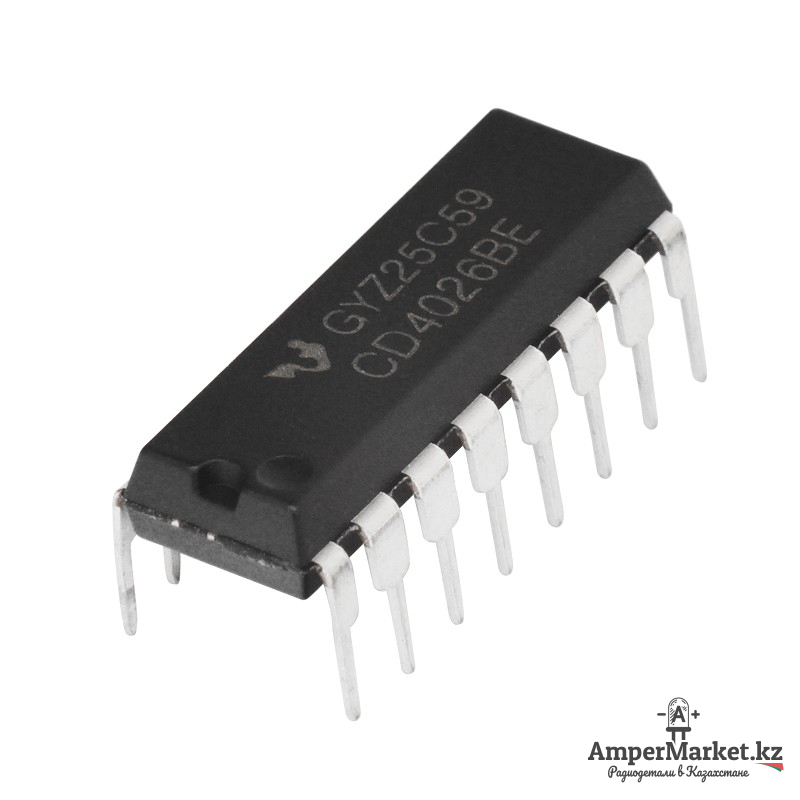

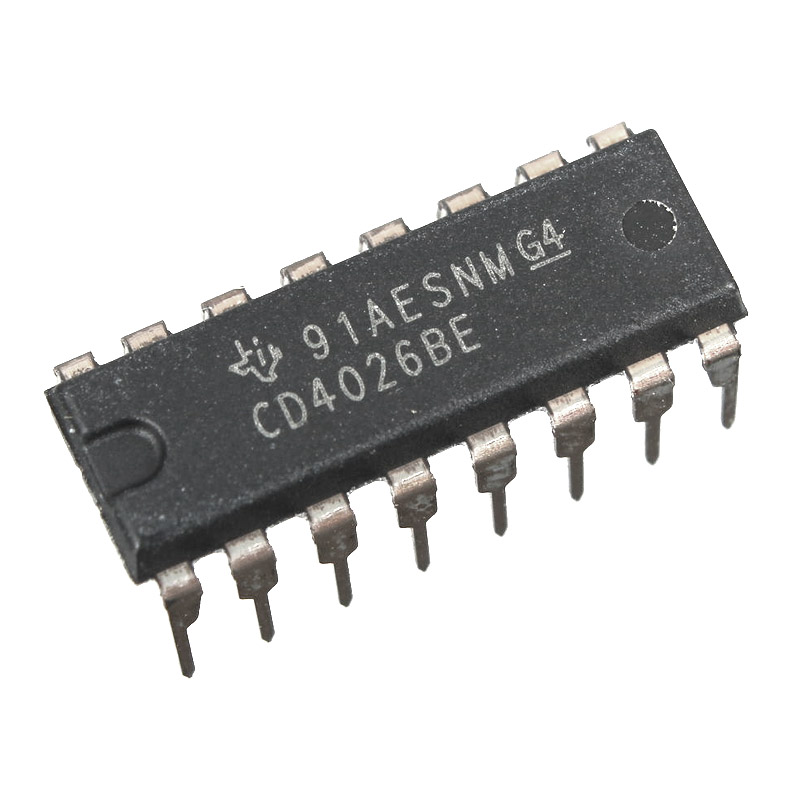

Микросхема CD4026BE предназначена для управления семисегментными индикаторами со встроенным счётчиком состояний 0–9.
Значение счётчика увеличивается на единицу всякий раз, когда на входе Clock появляется высокий фронт. Выход «÷10» позволяет объединить счётчики в цепочку, чтобы выводить несколько разрядов числа.
Особенности
- Контакт «reset» должен быть притянут к земле в общем случае. Когда он становится HIGH, счётчик сбрасывается в ноль.
- Контакт «disable clock» также должен быть притянут к земле в общем случае. На время, пока он HIGH, сигналы на контакт «clock» игнорируются.
- Контакт «enable display» должен снабжаться напряжением питания. Иначе выходы a-g будут выставлены в LOW. Контакт «enable out» возвращает его значение с небольшой задержкой.

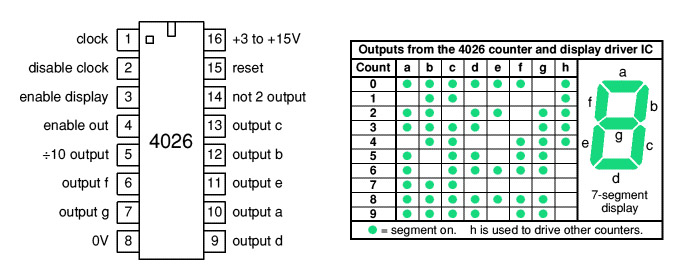

- Контакт «÷10» (обозначен как h в таблице) принимает HIGH для значений 0-4 и LOW для 5-9. Его выход может быть отправлен на вход «clock» следующего 7-сегментного драйвера, чтобы организовать счётчик числа с несколькими разрядами.
- Контакт «not 2» принимает значениние LOW тогда и только тогда, когда значение счётчика — 2. В остальных случаях он HIGH.
- Рабочее напряжение питания: 3 — 15 В.
