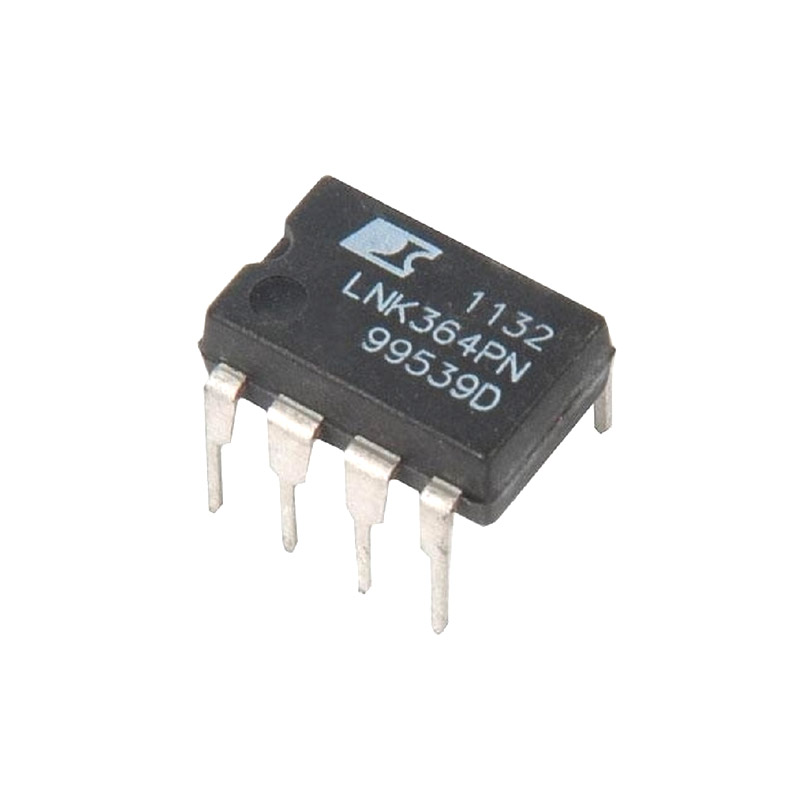

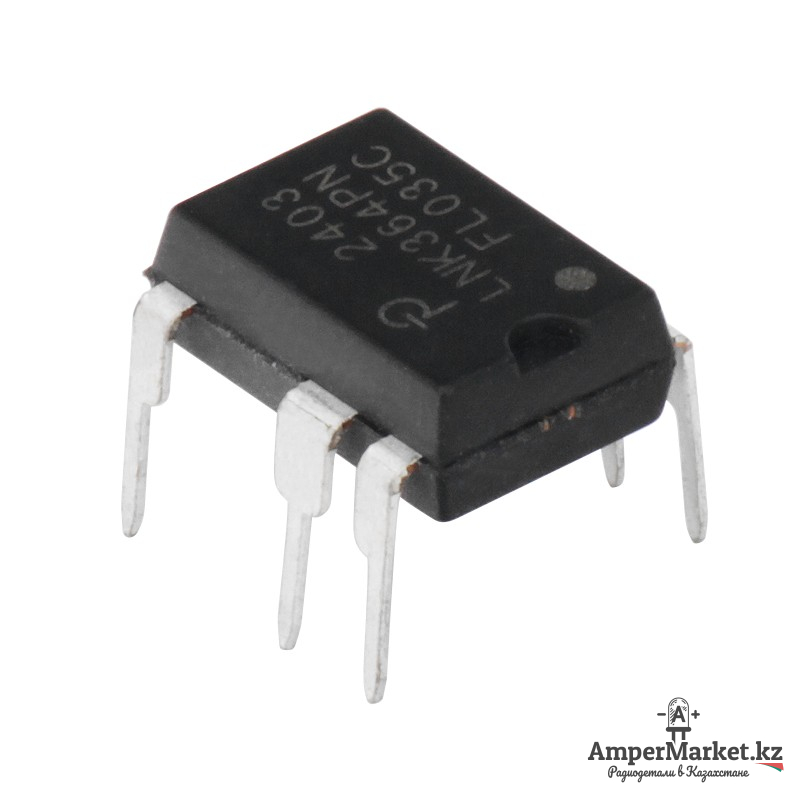

LNK364PN — это высокоинтегрированный энергоэффективный ШИМ-контроллер со встроенным силовым MOSFET-транзистором. Он спроектирован для создания компактных, надежных и недорогих импульсных источников питания малой мощности. Благодаря встроенной защите и минимальному количеству внешних компонентов, этот чип часто используется для ремонта плат управления в бытовой технике.
Для установки данного ШИМ контроллера на плату удобно использовать DIP панель на 8 контактов.

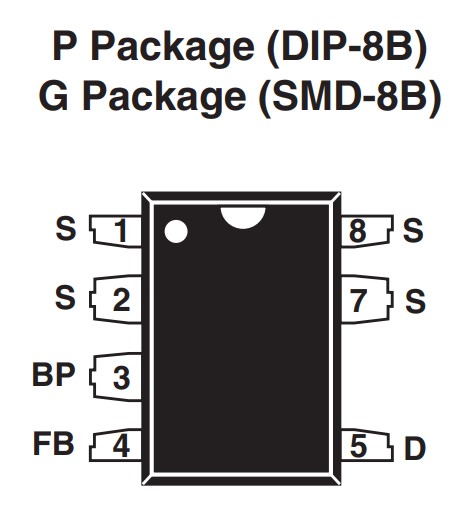

Назначение выводов:
- D (DRAIN): Сток силового MOSFET-транзистора. Через этот вывод также осуществляется внутреннее питание микросхемы — как при запуске, так и в рабочем режиме.
- BP (BYPASS): Питание внутренней логики. К этому выводу подключается внешний конденсатор 0.1 мкФ для стабилизации внутреннего напряжения 5.8 В. Если используется внешняя обмотка подпитки, ток в этот вывод не должен превышать 1 мА.
- FB (FEEDBACK): Обратная связь по току. Управляет работой силового ключа. Если ток, входящий в этот вывод, превышает 49 мкА, переключение MOSFET блокируется.
- S (SOURCE): Исток силового транзистора. Является общей «землёй» для цепей обратной связи (FB) и питания (BP).

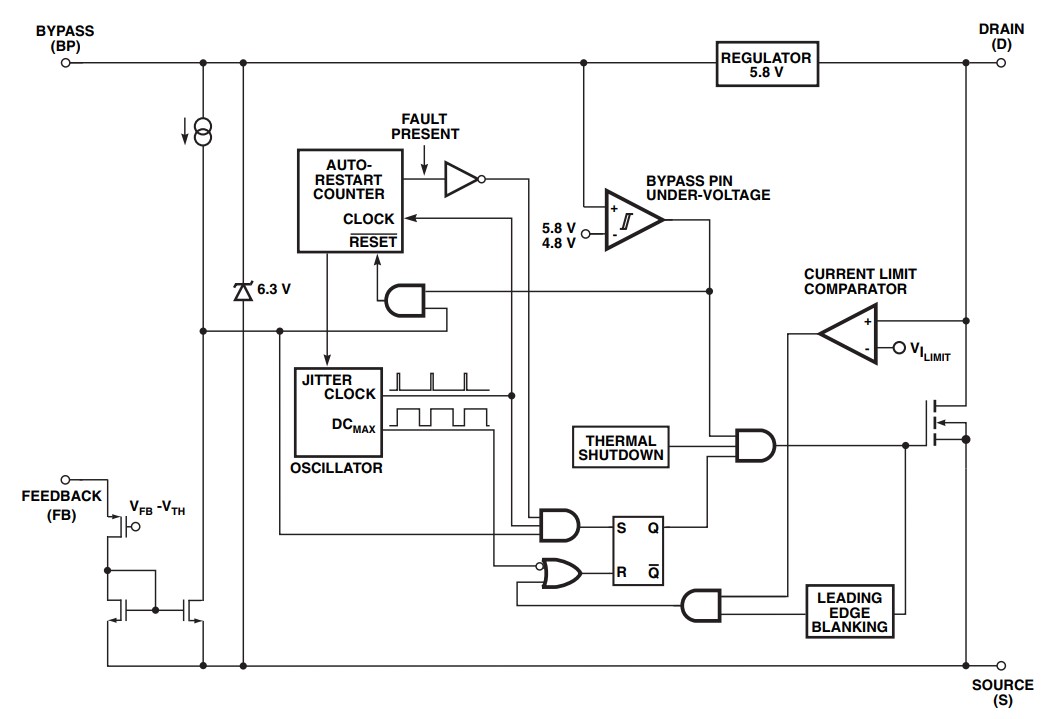

Структурная схема:
