Микросхема RDA5807FP — это популярный, недорогой и очень простой в использовании FM-тюнер, который благодаря своей высокой степени интеграции и низкой цене стал основой для огромного количества массовых радиоприёмников и гаджетов. Благодаря небольшому размеру корпуса SOP-16, данный компонент легко интегрируется в печатные платы, что упрощает проектирование и уменьшает размеры конечных изделий.

Функциональное назначение микросхемы RDA5807FP заключается в обеспечении приема FM-радиосигналов в диапазоне частот от 50 до 108 МГц. Она поддерживает работу с различными форматами передачи данных и позволяет пользователям настраивать радиоприемник на нужную частоту. Встроенный цифровой интерфейс I2C обеспечивает легкую интеграцию с микроконтроллерами, что позволяет осуществлять управление настройками и параметрами работы радиоприемника.

Кроме того, RDA5807FP оснащена функцией автоматической настройки, что позволяет значительно упростить процесс поиска доступных радиостанций. Возможности данной микросхемы включают поддержку стереозвука и функции RDS (Radio Data System), что делает ее универсальным решением для различных аудиосистем.

Важным аспектом является и низкое энергопотребление микросхемы, что делает RDA5807FP подходящим выбором для устройств, работающих от батарей. Таким образом, микросхема RDA5807FP является надежным и эффективным решением для реализации FM-приемников в современных электронных устройствах.

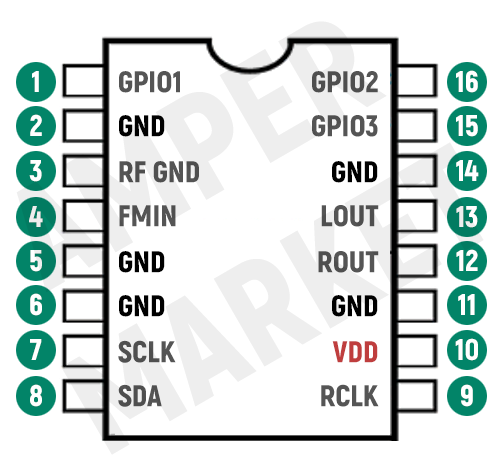

Распиновка RDA5807FP

Области применения

Портативные MP3-плееры и радиоприёмники
Радиомодули для Arduino и других микроконтроллеров
Мобильные телефоны и гаджеты
Автомобильные радиоприёмники (в качестве дополнительного тюнера)
Радиочасы и будильники

Документация RDA5807FP (PDF)

Характеристики

Тип микросхемы	однокристальный FM-стереоприёмник
Диапазон частот	50 – 108 МГц
Напряжение питания	1.8 – 3.6 В
Рекомендуемое напряжение питания	3.0 – 3.3 В
Тип выхода	аналоговый (для наушников)
Потребляемый ток	9 мА (в режиме приёма) 5 мА (в режиме ожидания) <1 мА (в режиме сна)
Рабочая температура	-40…+85 °C
Корпус	SOP-16
