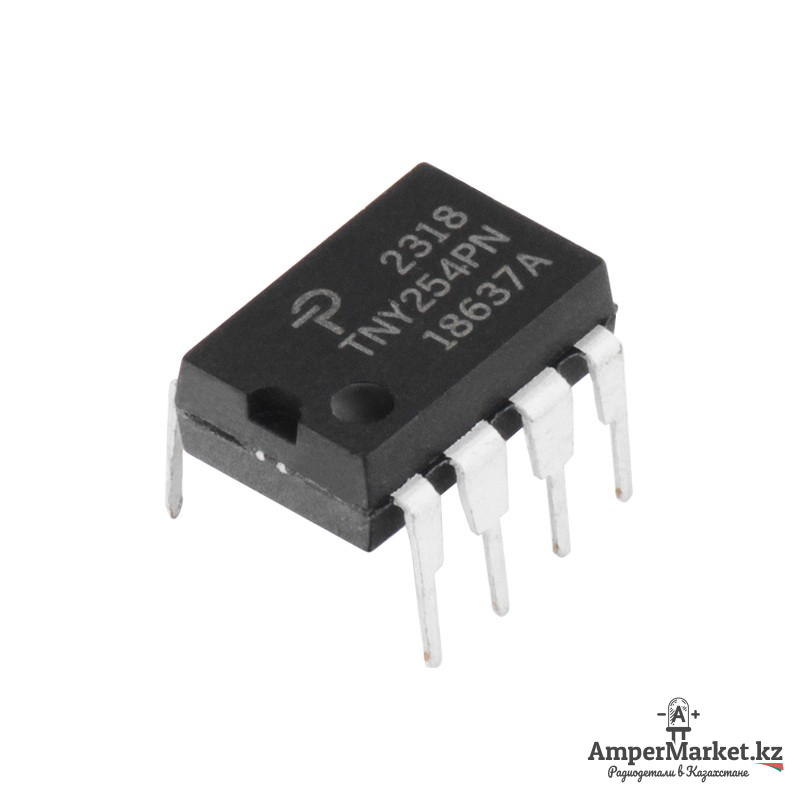

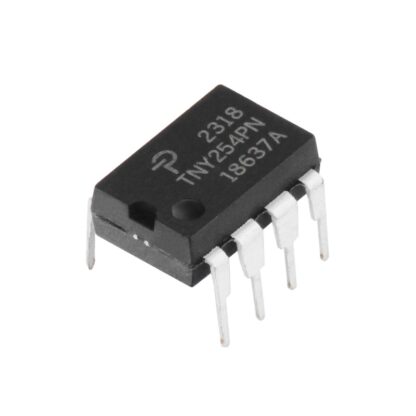

TNY254PN – это высокоэффективный ШИМ-контроллер, предназначенный для работы в импульсных блоках питания. Устройство содержит все необходимые функциональные узлы для стабильной и производительной работы: генератор, схему ограничения тока, тепловую схему отключения, импульсный высоковольтный источник тока.
Для установки данного ШИМ контроллера на плату удобно использовать DIP панель на 8 контактов.

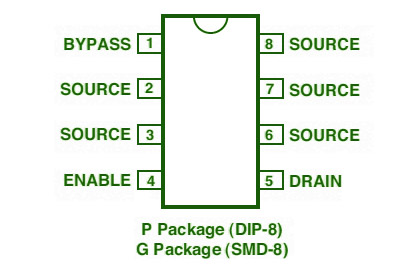

Назначение выводов:
- D (DRAIN): Сток встроенного MOSFET. Через этот вывод микросхема получает питание (через внутренний стабилизатор 5,8 В), а также задаётся режим работы ШИМ.
- BP (BYPASS): Подключение внешнего конденсатора для фильтрации внутреннего источника питания 5,8 В.
- EN (ENABLE): Управление ШИМ: при подаче низкого уровня сигнал ШИМ отключается. Используется для обратной связи, но в некоторых схемах может оставаться не подключённым.
- S (SOURCE): Исток встроенного MOSFET, а также общий провод (“земля”) для всей схемы.

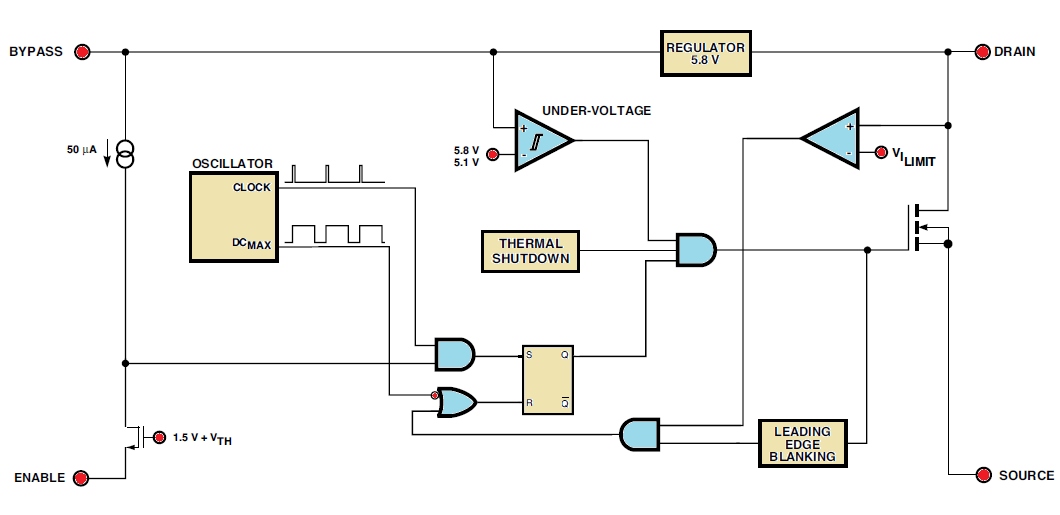

Структурная схема:
