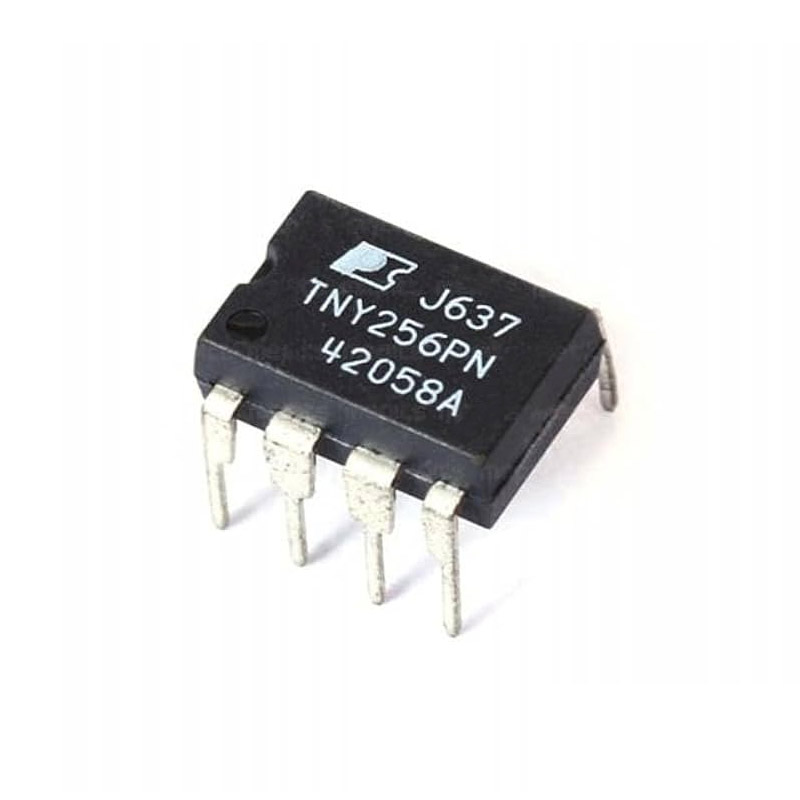

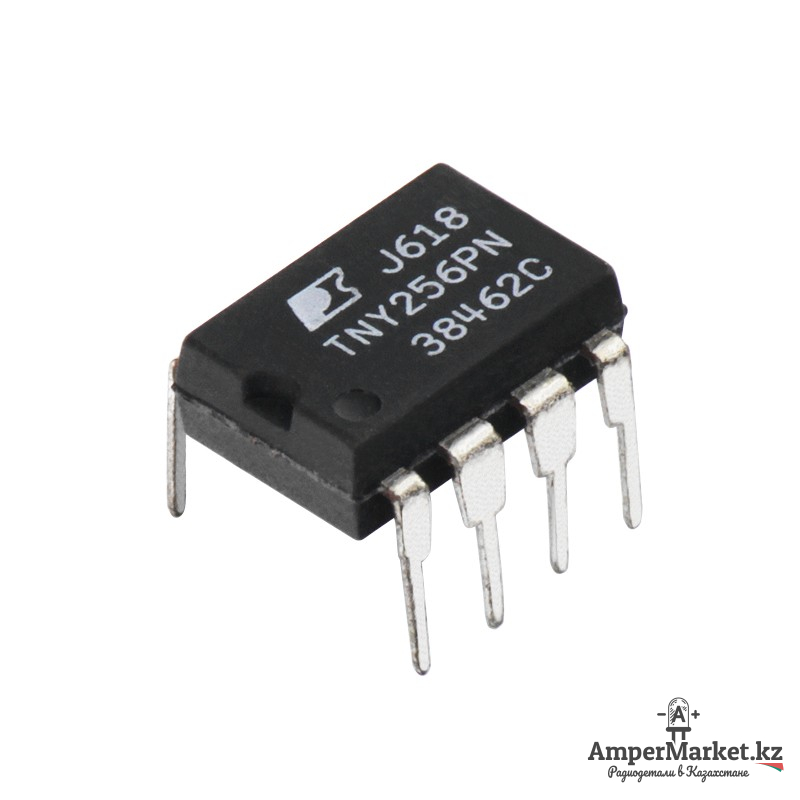

TNY256PN – энергоэффективный, автономный коммутатор с улучшенной гибкостью и расширенным диапазоном мощности. Применяется в узлах импульсных блоков питания с обратной связью.
Для установки данного ШИМ контроллера на плату удобно использовать DIP панель на 8 контактов.

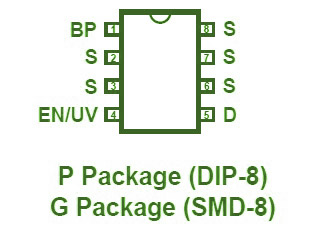

Назначение выводов:
- D (DRAIN): Сток встроенного MOSFET. Через этот вывод микросхема получает питание как при запуске, так и в рабочем режиме.
- BP (BYPASS): Подключение внешнего конденсатора (0,1 мкФ) для фильтрации внутреннего источника питания 5,8 В.
- EN (ENABLE): Двойная функция:
- Управление ШИМ: если ток утечки превышает 50 мкА, MOSFET отключается.
- Детектор пониженного напряжения: если подключен внешний резистор к высоковольтной шине, контроллер следит за напряжением сети. Если резистора нет – функция отключается.
- S (SOURCE): Исток MOSFET и общий провод (“земля”) для всей схемы.

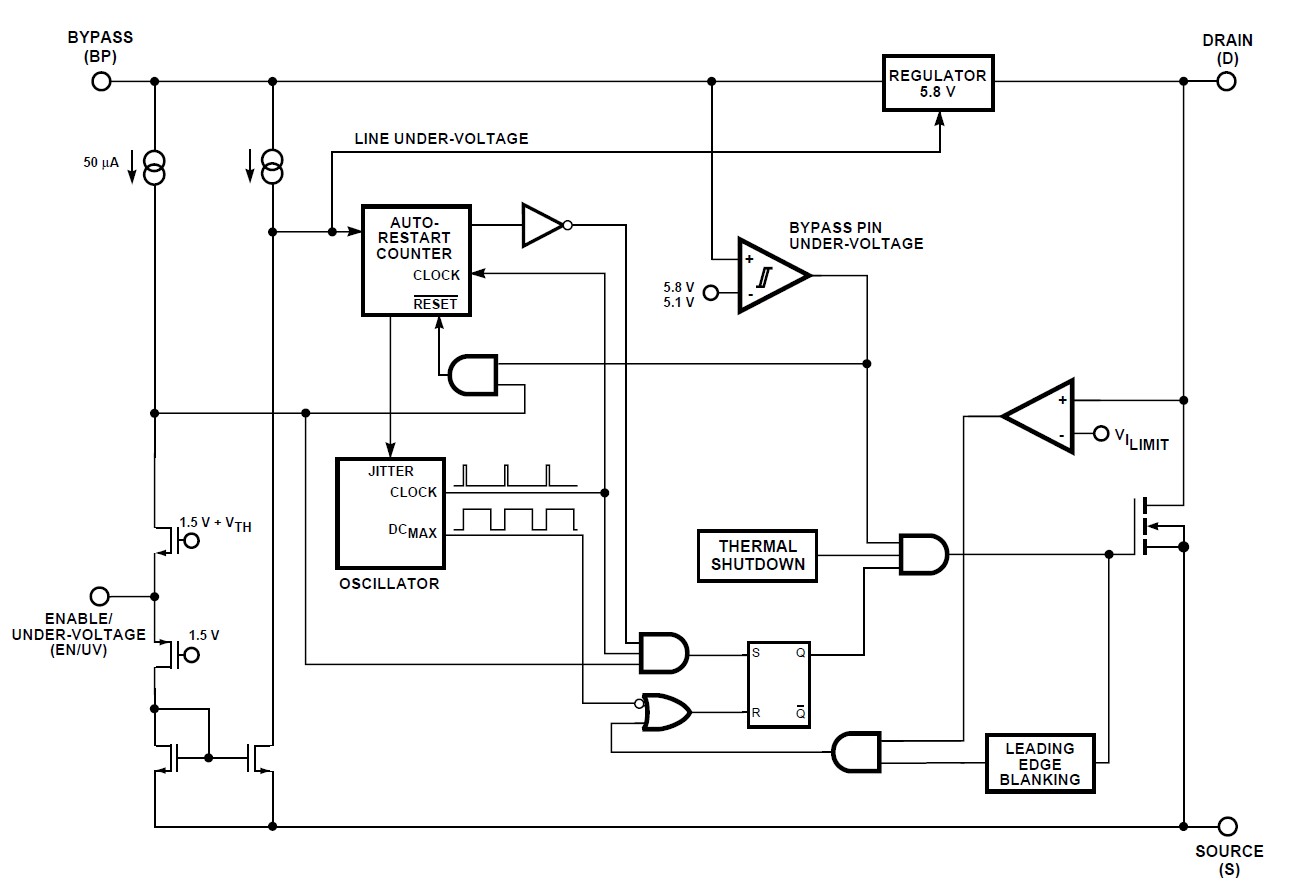

Структурная схема:
