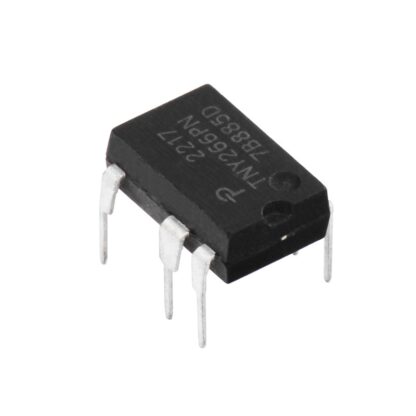

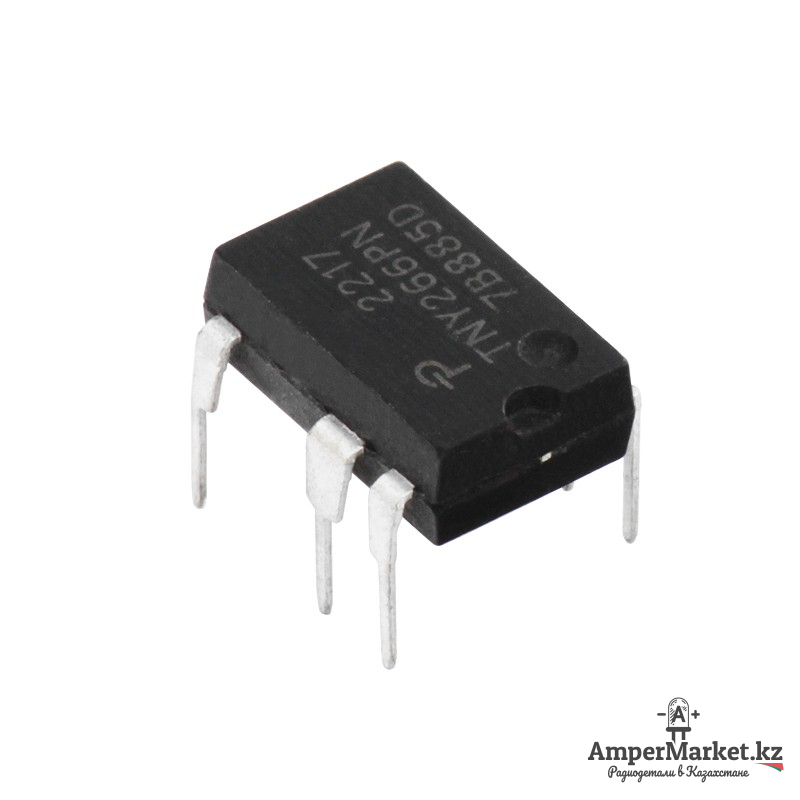

TNY266PN представляет собой устройство, предназначенное для применения в качестве интегрированного источника питания. Данная микросхема относится к классу преобразователей на основе технологии Flyback и обеспечивает надежную работу при низком уровне энергопотребления и высокой эффективности. Основное назначение TNY266PN заключается в преобразовании переменного напряжения в стабильное постоянное, что делает ее незаменимой для использования в различных электронных устройствах.
Для установки данного ШИМ контроллера на плату удобно использовать DIP панель на 8 контактов.

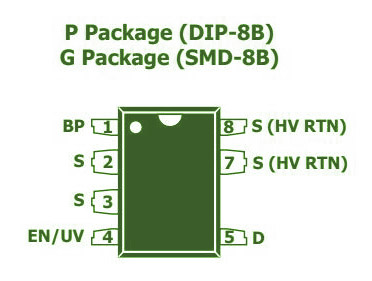

Назначение выводов:
- D (DRAIN): Сток встроенного MOSFET. Через этот вывод микросхема питается при запуске и в рабочем режиме.
- BP (BYPASS): Подключение внешнего конденсатора (0,1 мкФ) для фильтрации внутреннего источника питания 5,8 В.
- EN/UV (ENABLE/UNDER-VOLTAGE): Двойная функция:
- Управление ШИМ: при токе оттока >240 мкА MOSFET отключается.
- Детектор пониженного напряжения: работает при наличии внешнего резистора, подключённого к высоковольтной шине. Если резистор не установлен – функция отключается.
- S (SOURCE): Общий провод управляющей схемы, внутренне соединён с истоком MOSFET.
- HV RTN (SOURCE): Исток выходного MOSFET, высоковольтная “земля”.

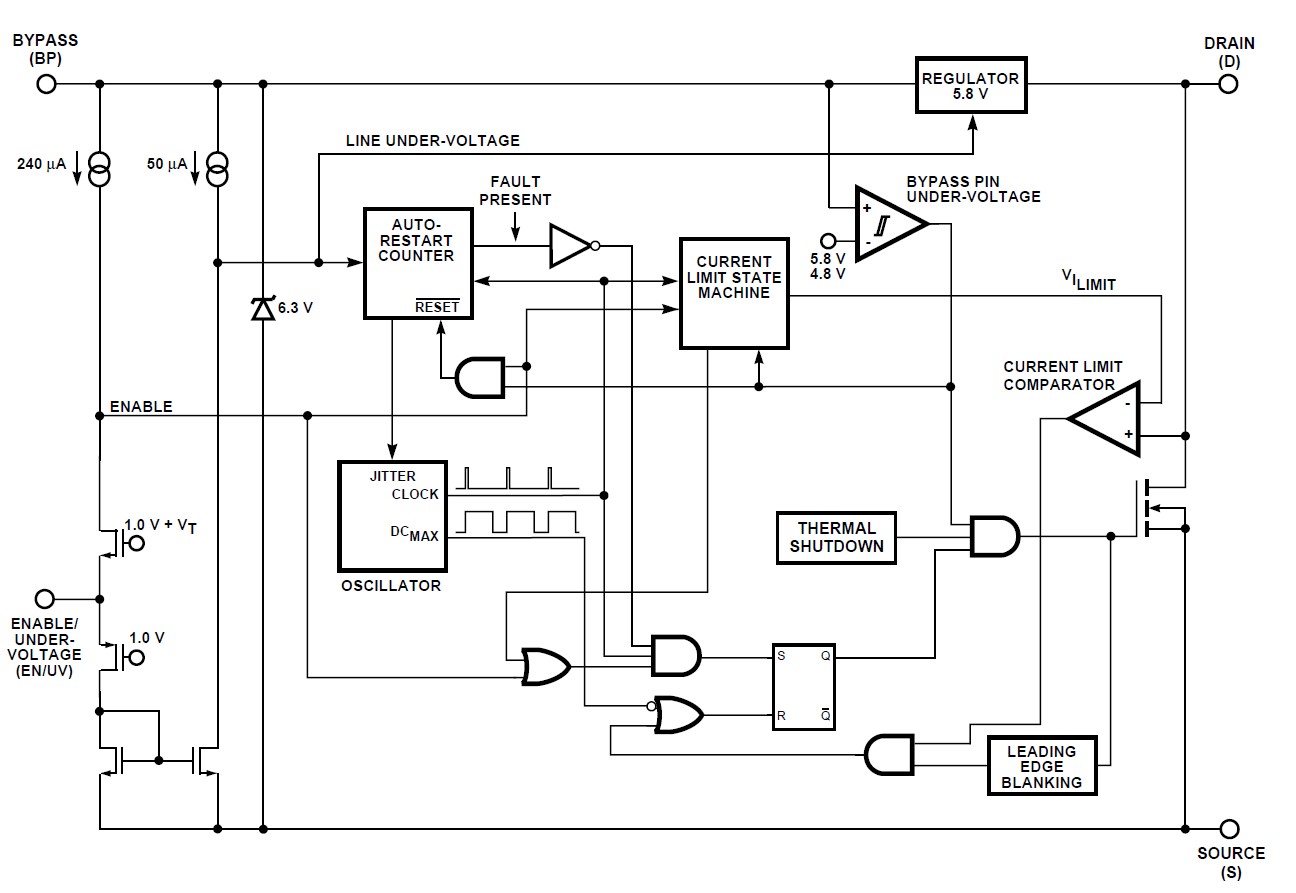

Структурная схема:
