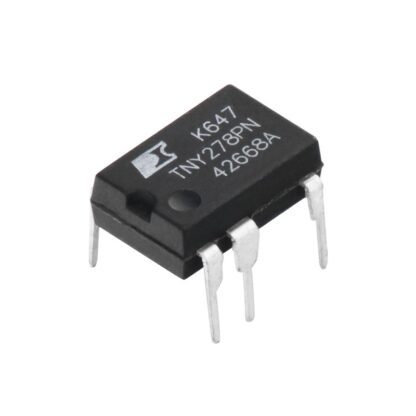

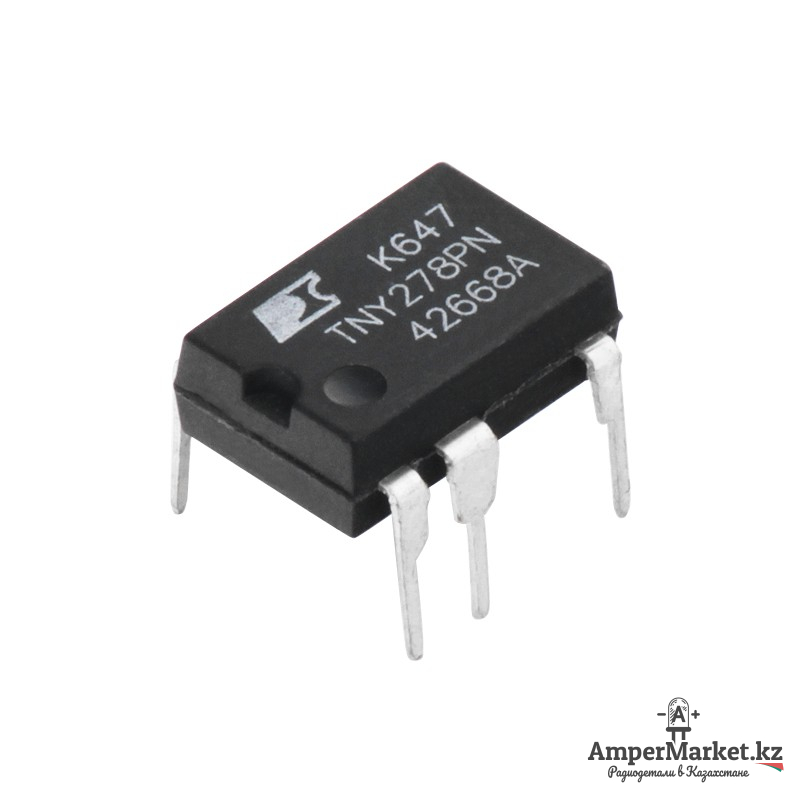

TNY278PN представляет собой ШИМ контроллер с обратной связью по напряжению и встроенным высоковольтным ключом для управления импульсными источниками вторичного электропитания. Предназначена для работы в источниках вторичного электропитания радиоаппаратуры и электронной техники широкого применения. Преимущественно используется в сетевых адаптерах мощностью до 28 Вт.
Для установки данного ШИМ контроллера на плату удобно использовать DIP панель на 8 контактов.
Назначение выводов:
- D (DRAIN): Сток MOSFET. Через этот вывод идет питание микросхемы при запуске и работе.
- BP/M (BYPASS/MULTI-FUNCTION): Многофункциональный вывод:
- Фильтр питания – подключение конденсатора для внутреннего источника 5,85 В.
- Выбор тока ограничения:
- 0,1 мкФ – стандартный ток.
- 1 мкФ – уменьшенный ток (как у меньшего корпуса).
- 10 мкФ – увеличенный ток (как у большего корпуса, для TNY275-280).
- Защита от перенапряжения – при токе >5,5 мА в этот вывод микросхема выключается до падения напряжения ниже 4,9 В.
- EN/UV (ENABLE/UNDER-VOLTAGE): Двойная функция:
- Управление ШИМ: отключает MOSFET при токе оттока >60-115 мкА.
- Защита от просадки сети: работает, если подключен внешний резистор к высокому напряжению.
- S (SOURCE): Исток MOSFET и общий провод (“земля”).
Структурная схема:
