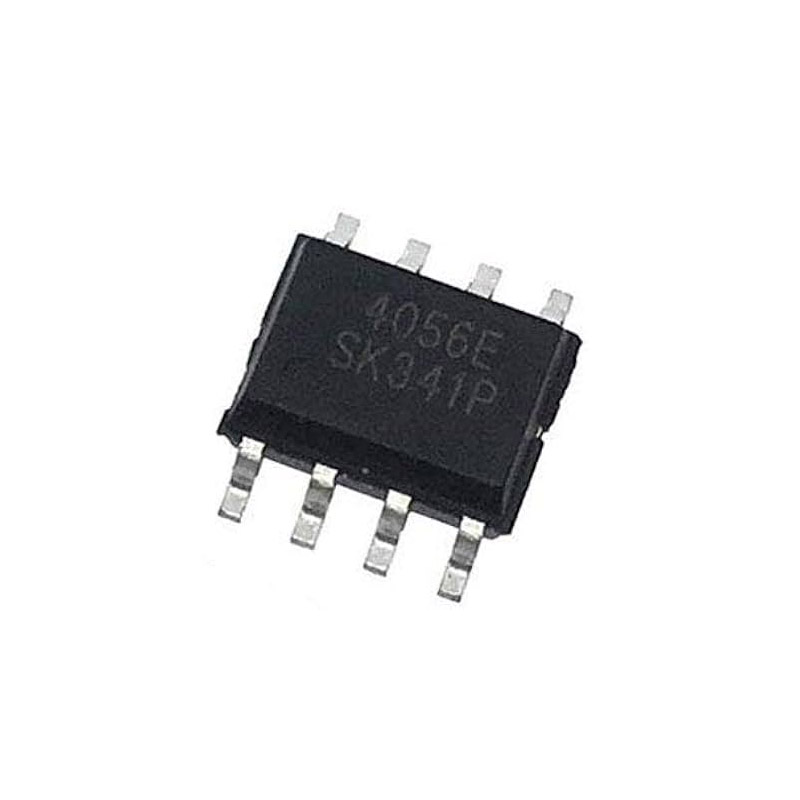

TP4056E (SOP-8) — специализированный линейный контроллер заряда для одноэлементных (1S) литий-ионных (Li-ion) и литий-полимерных (Li-Pol) аккумуляторов, обеспечивающий ток заряда до 1 А при напряжении 4.2 В.
Совместимые чипы с TP4056: MCP73831, LTC4054, TB4054, TP4054, SGM4054, ACE4054, LP4054, U4054, BL4054, WPM4054, IT4504, Y1880, PT6102, PT6181, VS6102, HX6001, LC6000, LN5060, CX9058, EC49016, CYT5026, Q7051, 4056, 4056E, TP4056E.
Вывод PROG — программирование тока зарядки резистором (1.2 — 10 кОм). Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора. Для всех режимов зарядки, зарядный ток может быть выведен из формулы:

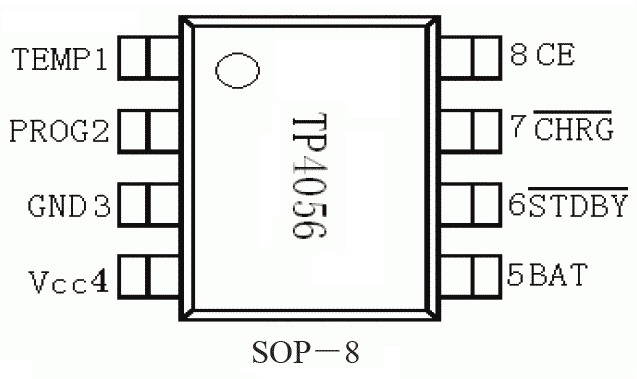

Описание выводов:
- TEMP — датчик температуры, встроенный в литий-ионную батарею (опция). Если на выводе напряжение будет ниже 45% или выше 80% от напряжения питания, зарядка приостановится. Контроль температуры отключается замыканием входа на общий провод.
- PROG — программирование тока зарядки (описано выше).
- GND — общий.
- Vcc — напряжение питания, если ток потребления (ток зарядки батареи) становится ниже 30 мА, контроллер уходит в спячку, потребляя от контакта BAT ~ 2 мкА.
- BAT — контакт подключения аккумуляторной батареи.
- STDBY — индикация окончания заряда (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут.
- При подключенной батарее, в течение зарядки — разомкнут, по окончании — замкнут.
- При неподключенной батарее замкнут.
- CHRG — индикация зарядки (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диапазоне — разомкнут.
- При подключенной батарее, в течение зарядки — замкнут, по окончании — разомкнут.
- При неподключенной батарее, кратковременно включается с периодом 1-4 сек.
- CE — управление зарядом. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим.

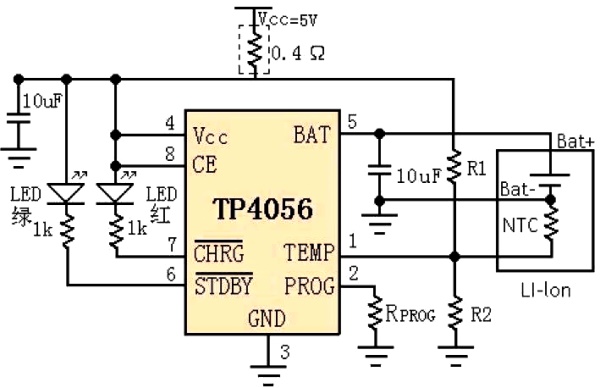

Схема
