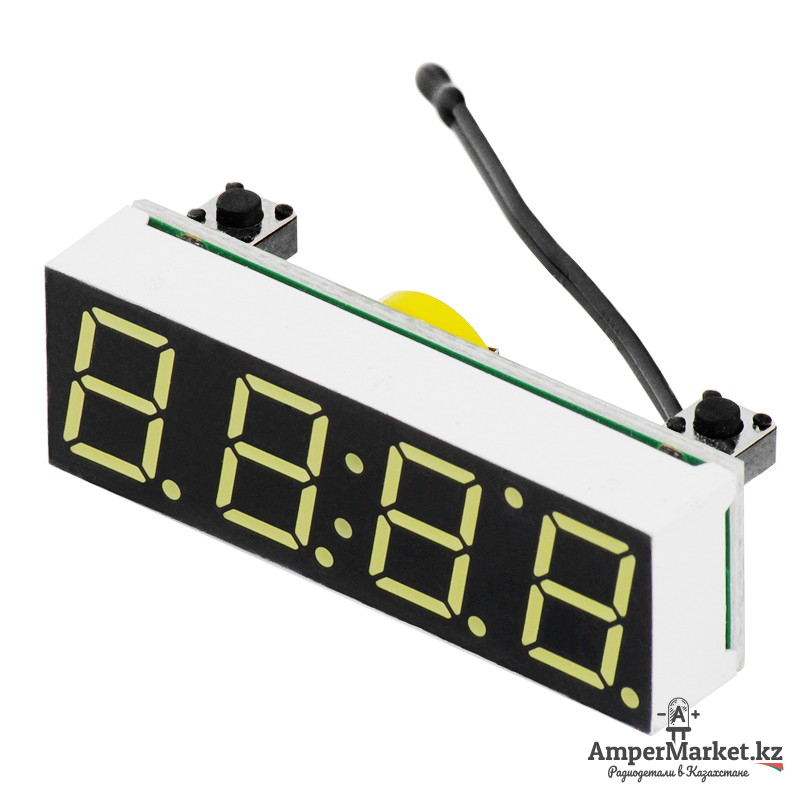

Автономный модуль RX8025T сочетает в себе энергонезависимые высокоточные часы, термометр, а также вольтметр постоянного тока. Модуль оборудован двумя кнопками, с помощью которых производится настройка и корректировка модуля, а также ручное переключение отображаемых параметров.

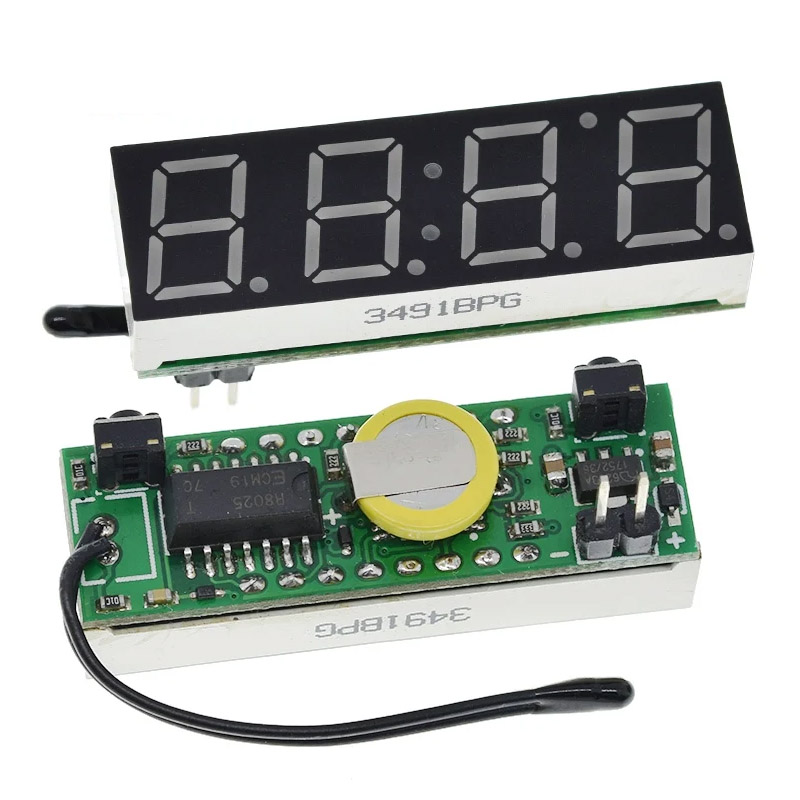

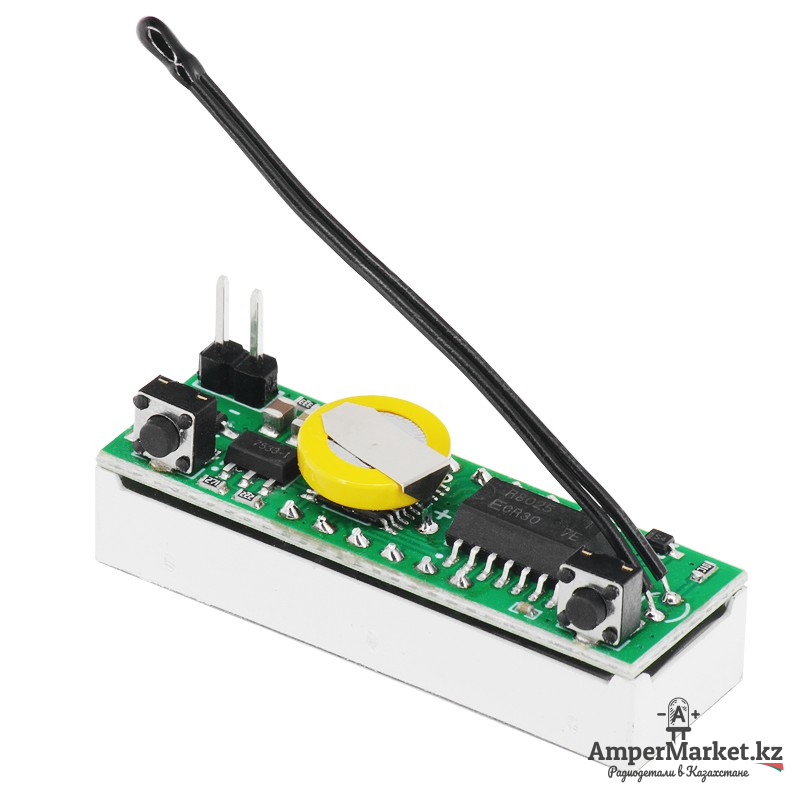

При использовании термометра, зонд нужно отводить как можно дальше от платы. Имеется встроенная батарейка, при отключенном внешнем питании часы идут, но время на дисплее не высвечивается.
Параметры
- Параметр [Ac:xx]: xx позволяет корректировать температуру в градусах цельсия. Положительное число указывает на увеличение значения коррекции, отрицательное на уменьшение.
- Параметр DD определяет формат вывода информации. (DD :0) Время + температура + напряжение, (DD :1) Время + напряжение, (DD :3) Температура + напряжение.
- Параметр DF определяет интервал автоматического переключения выводимой информации.
- Параметр LL определяет яркость дисплея.
- Параметр AL позволяет включить режим пониженной яркости в интервале от 19 до 6 часов.
Инструкция
Настройка времени, даты, года, коррекции напряжения, коррекции температуры, циклического отображения и интервала смены информации:
- Вход в настройки: В обычном режиме (не в настройках) нажмите левую кнопку для входа в меню настройки времени (обратите внимание: двоеточие в центре горит).
- Настройка часов: Нажмите левую кнопку ещё раз — начнёт мигать значение “часы”. Нажимайте правую кнопку для увеличения (диапазон 00–23).
- Настройка минут: После настройки часов нажмите левую кнопку — начнёт мигать значение “минуты”. Нажимайте правую кнопку для увеличения (диапазон 00–59).
- Настройка даты (день): После настройки минут нажмите левую кнопку — войдёте в настройку даты (двоеточие в центре гаснет). Начнёт мигать значение “день”. Нажимайте правую кнопку для увеличения (диапазон 1–31).
- Настройка месяца: После настройки дня нажмите левую кнопку — начнёт мигать значение “месяц”. Нажимайте правую кнопку для увеличения (диапазон 1–12).
- Настройка года: После настройки месяца нажмите левую кнопку — начнёт мигать значение “год”. Нажимайте правую кнопку для увеличения (диапазон 2012–2049).
- Калибровка вольтметра: После настройки года нажмите левую кнопку для входа в функцию коррекции отображаемого напряжения [x.xu]. Единица измерения — 0,1 В. Положительное значение (+) увеличивает показания, отрицательное (-) уменьшает.
- Калибровка термометра: Затем нажмите левую кнопку для входа в настройку коррекции температуры [AC: XX]. XX — значение коррекции. Нажимайте правую кнопку для изменения. Положительное число увеличивает показания, отрицательное уменьшает. Единица измерения — градусы.
- Выбор режима циклического отображения: Снова нажмите левую кнопку для входа в меню определения элементов, отображаемых в цикле DD. Нажимайте правую кнопку для выбора значения:
- DD: 0 — Время → Температура → Напряжение (по очереди)
- DD: 1 — Время + Температура
- DD: 3 — Время + Напряжение
- Настройка интервала смены: Нажмите левую кнопку ещё раз для входа в меню настройки интервала смены информации при циклическом отображении DF. Нажимайте правую кнопку для изменения значения. Чем больше значение, тем дольше отображается каждый параметр.
- Сохранение и выход: Нажмите левую кнопку ещё раз для сохранения всех настроек и возврата в обычный режим отображения.
Переключение режимов отображения (без входа в настройки)
В обычном режиме (не в настройках) нажимайте правую кнопку для последовательного переключения отображаемой информации:
Время → Дата → Температура → Напряжение → Циклическое переключение (выбранное в меню DD).
(Примечание: дата не участвует в автоматическом цикле, только в ручном переключении).
Если после нажатия кнопки ничего не меняется, попробуйте удерживать её нажатой несколько секунд.
