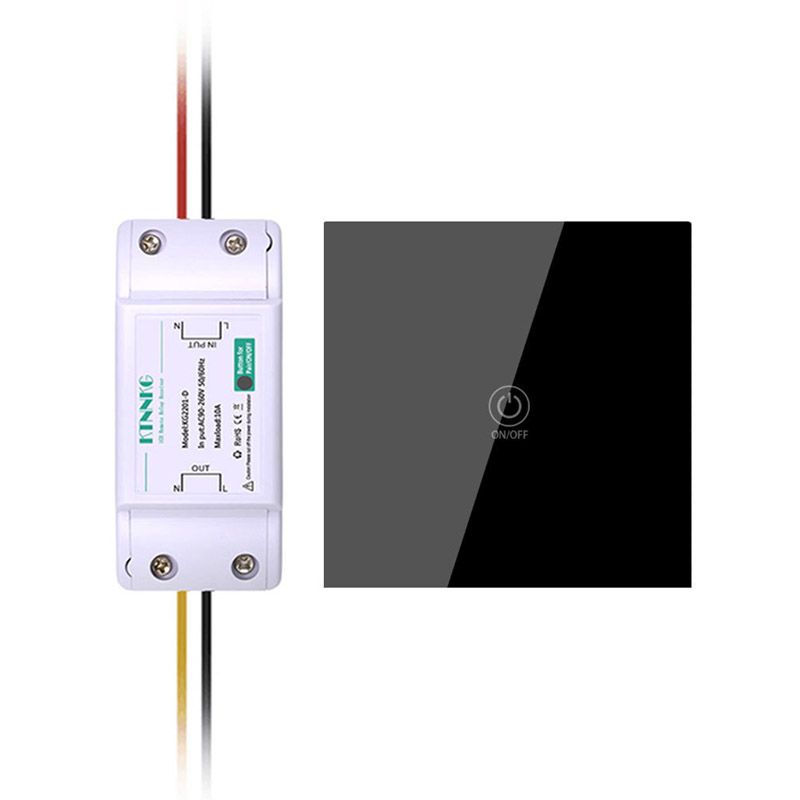

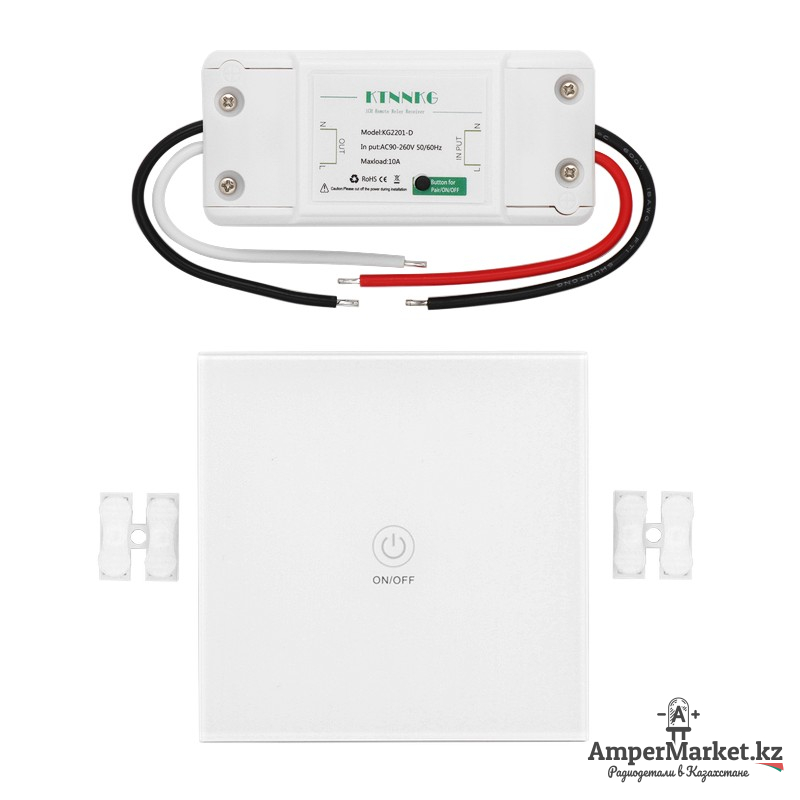

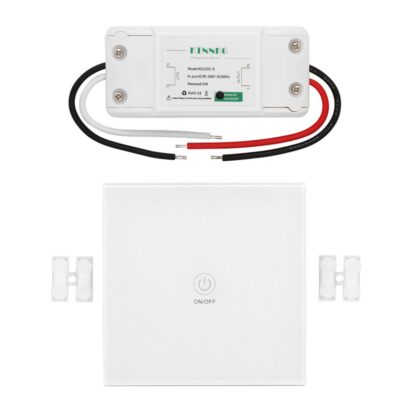

Радиореле (433 MHz) KTNNKG KG-2201-D (220V 10A) является простым решением в случаях, когда необходимо дистанционное управление какой-либо цепью. В комплекте с данным модулем реле идет сенсорный выключатель.

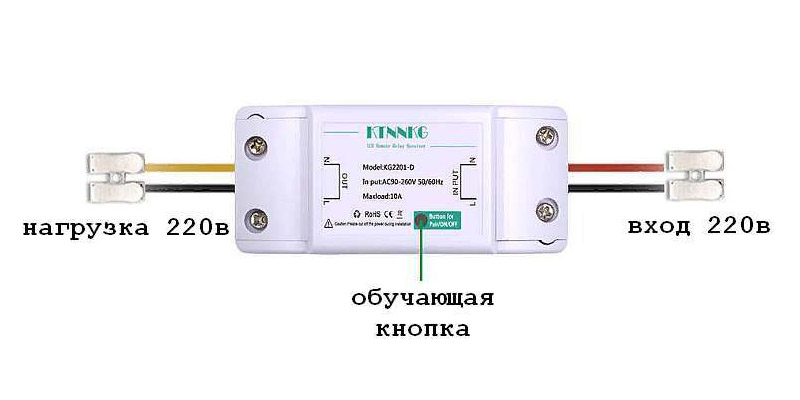

Подключение

Модуль реле (220 В, 10 А) с сенсорным выключателем (433 МГц)

Инструкция

Очистка памяти: нажмите обучающую кнопку 8 раз, светодиод мигнёт 7 раз — готово (светодиод находится на плате, свечение можно увидеть в приглушенном свете).

Привязка пульта (кнопки на пульте):

Режим 1: моментальный: нажмите обучающую кнопку 4 раза (светодиод постоянно горит — вошли в режим программирования), нажмите кнопку на пульте — светодиод мигнёт 3 раза — готово.
Режим 2: переключатель: нажмите обучающую кнопку 2 раза (светодиод постоянно горит — вошли в режим программирования), нажмите кнопку на пульте — светодиод мигнёт 3 раза — готово.
Режим 3: защелка: нажмите обучающую кнопку 3 раза (светодиод постоянно горит — вошли в режим программирования), нажмите кнопку на пульте — светодиод мигнёт 3 раза — готово.
Режим 4: включение на 10 секунд: нажмите обучающую кнопку 5 раз (светодиод постоянно горит — вошли в режим программирования), нажмите кнопку на пульте — светодиод мигнёт 3 раза — готово.

Таким образом, можно привязать несколько пультов/выключателей, каждый из которых будет работать в соответствующем режиме.

Характеристики

Рабочее напряжение	220 В (AC)
Потребляемый ток в режиме ожидания	8.5 мА
Частота радиоканала	433 МГц
Чувствительность приема	-105 дБм
Радиус передачи	~100 м (на открытом пространстве)

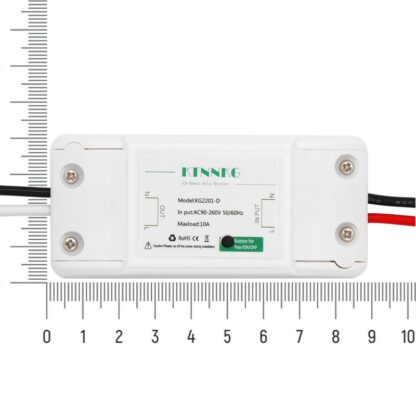

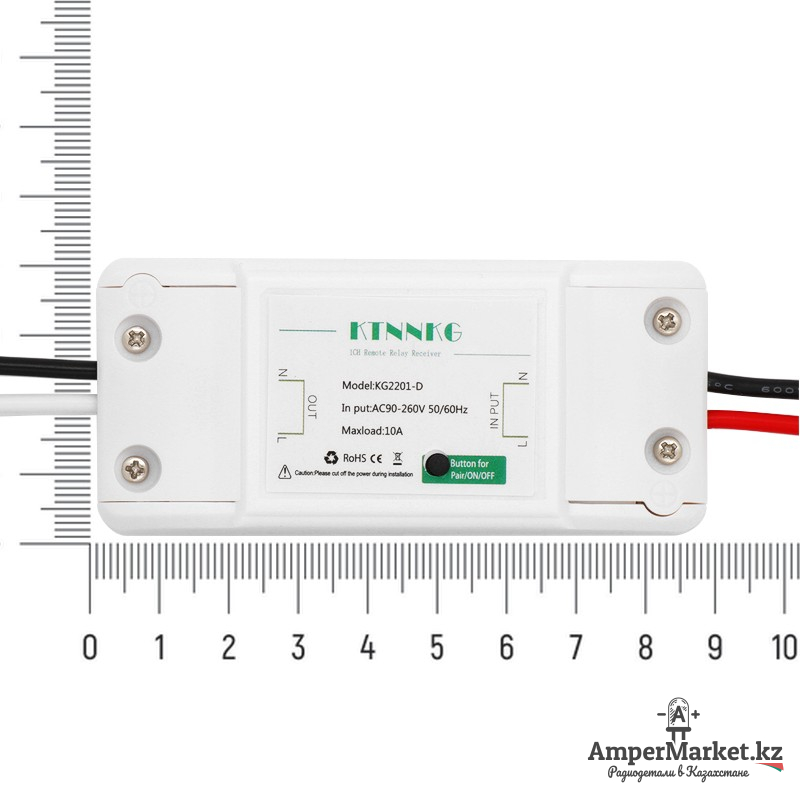

Размер модуля	85x38x23 мм

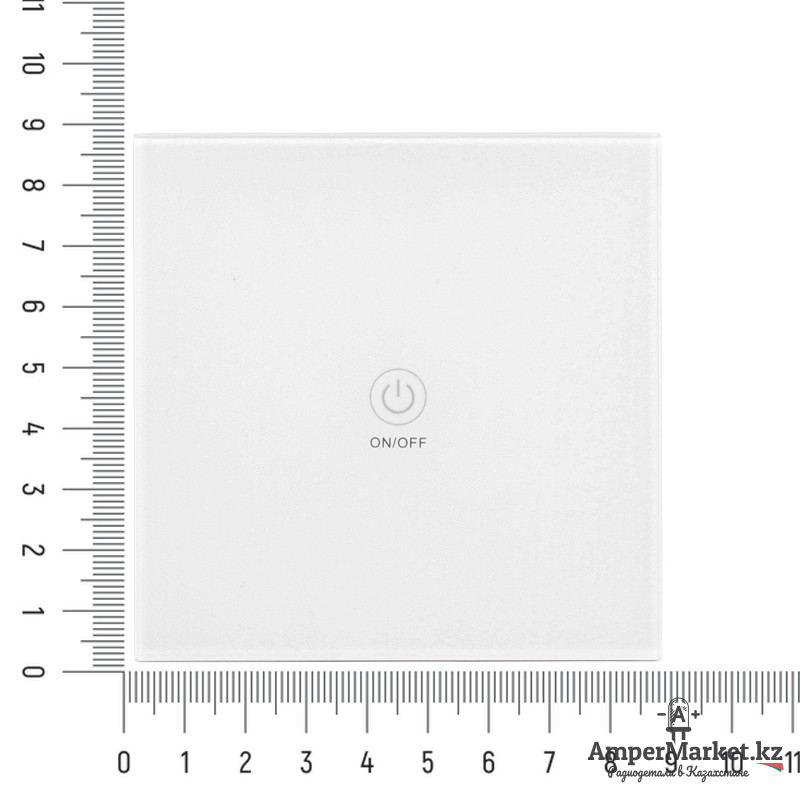

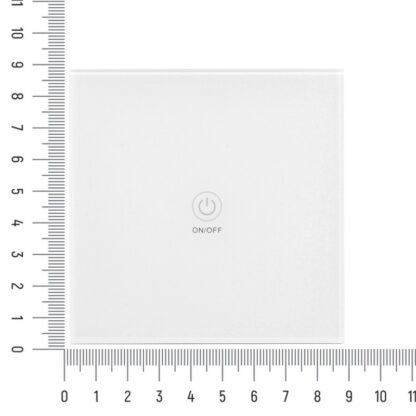

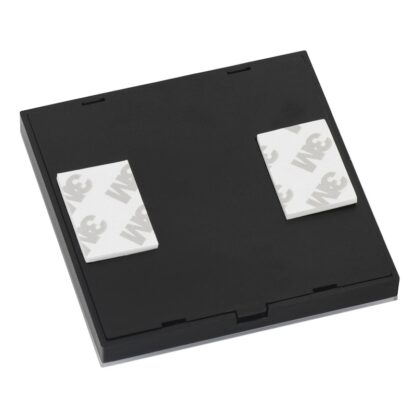

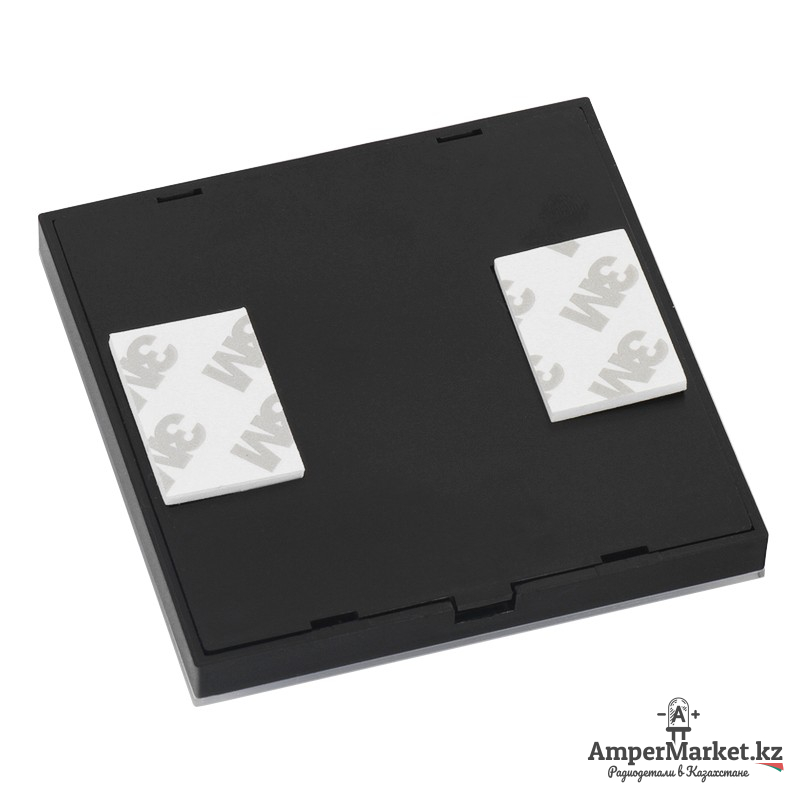

Размер выключателя	85×85 мм
Ресурс выключателя	>600 000 нажатий
Рабочая температура	-10…+70 °C
