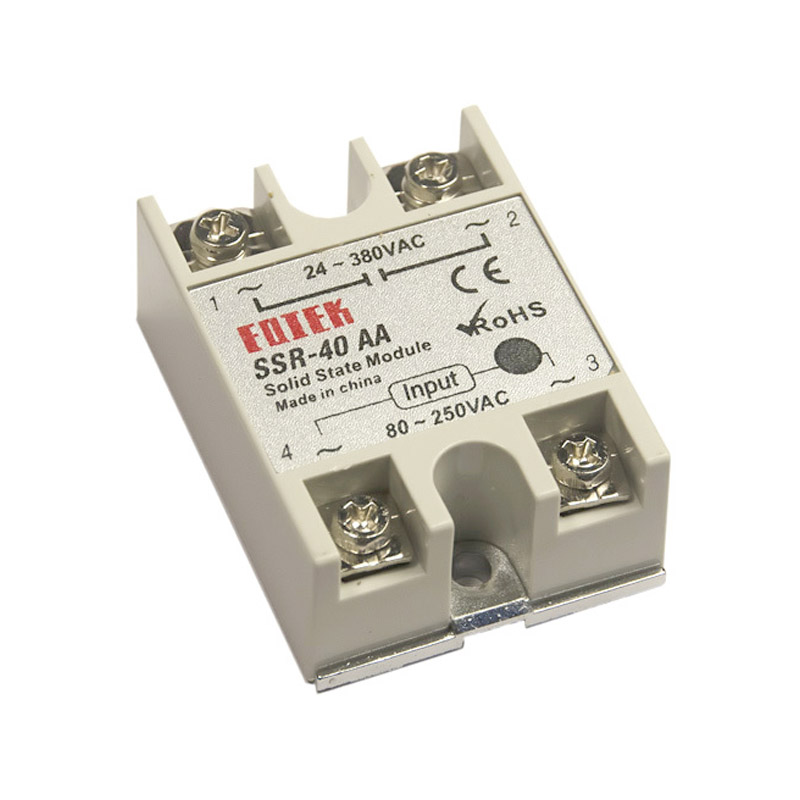

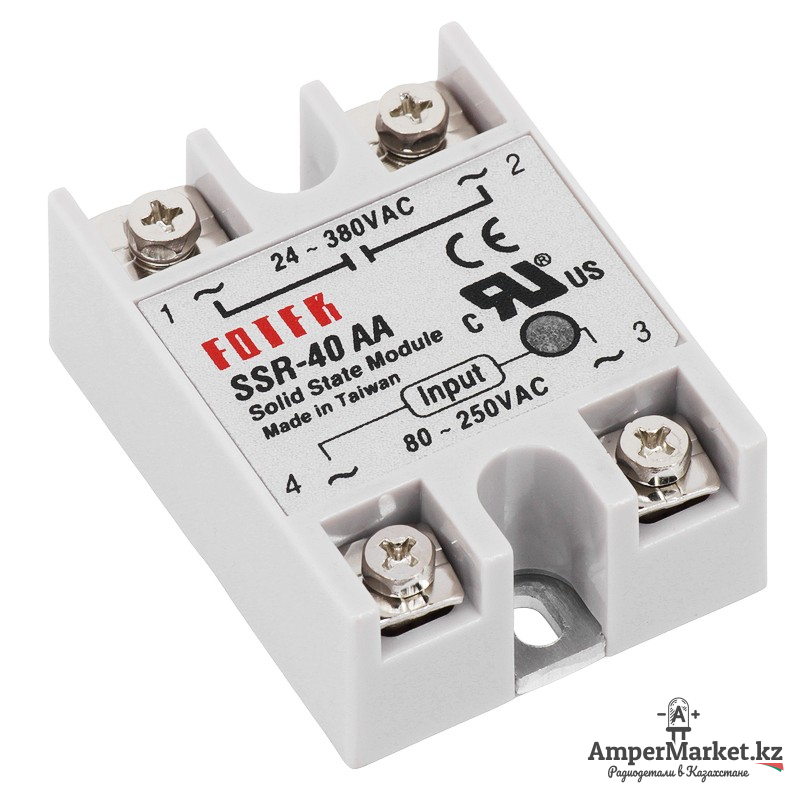

SSR-40AA — однофазное твердотельное реле (ТТР) с управлением переменным током для систем автоматизации и нагрева. Применяется для бесконтактного включения/выключения мощной нагрузки в цепях переменного тока. Идеально подходит для систем управления нагревом (ТЭНы), осветительными приборами, электродвигателями, трансформаторами и другим промышленным оборудованием.
Преимущества:
- Бесконтактная коммутация: нет искрения, износа контактов и шума.
- Высокое быстродействие и устойчивость к вибрациям.
- Полная гальваническая развязка вход/выход.
- Простота монтажа (крепление винтом на радиатор).
- Визуальная индикация статуса.
Отличительные особенности:
- Метод управления «Переход через ноль» (Zero-Cross): Реле включает нагрузку только в момент перехода синусоиды напряжения через ноль, что значительно снижает уровень электромагнитных помех и пусковых токов.

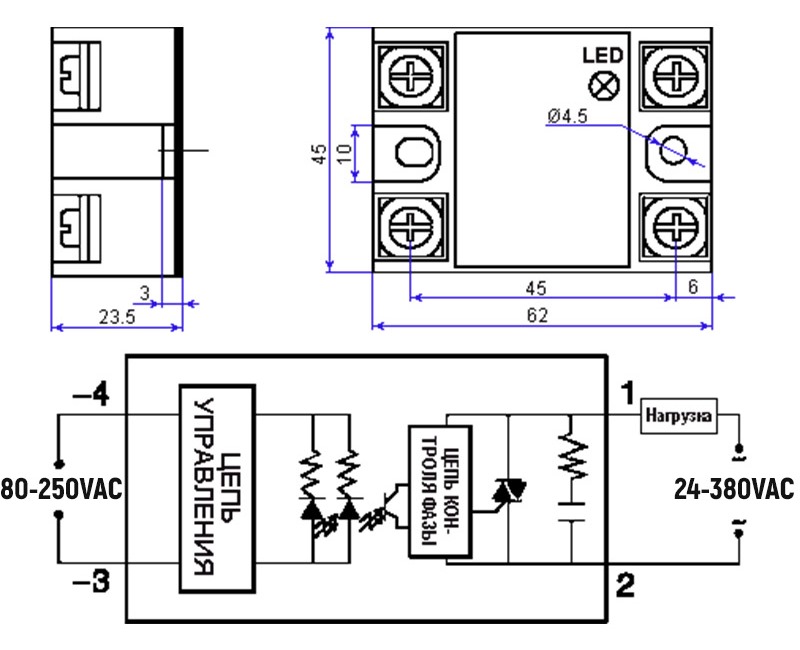

- Гальваническая развязка: Входные цепи управления полностью изолированы от силовых выходных цепей (оптоэлектронная развязка). Напряжение изоляции достигает 2500 В, что обеспечивает высокую безопасность.
- Долговечность: В отличие от механических реле, SSR-40AA не имеет движущихся частей и контактов. Срок службы практически не ограничен при соблюдении режимов эксплуатации, работа бесшумна и устойчива к вибрациям.
Важные рекомендации по установке:
- Охлаждение обязательно: При токе 40 А выделяется значительная тепловая мощность (около 50–60 Вт). Реле обязательно устанавливать на теплоотвод (радиатор) с применением термопасты. При высокой температуре окружающей среды может потребоваться принудительное охлаждение (кулер).
- Защита от КЗ: Твердотельные реле выходят из строя при коротком замыкании в нагрузке. Настоятельно рекомендуется устанавливать последовательно с выходом быстродействующий предохранитель на ток 40 А.
- Учет пусковых токов: Для индуктивных нагрузок (двигатели, трансформаторы) и ламп накаливания пусковой ток может в 5–10 раз превышать номинальный. При коммутации таких нагрузок необходимо использовать реле с запасом по току в 2–3 раза.
