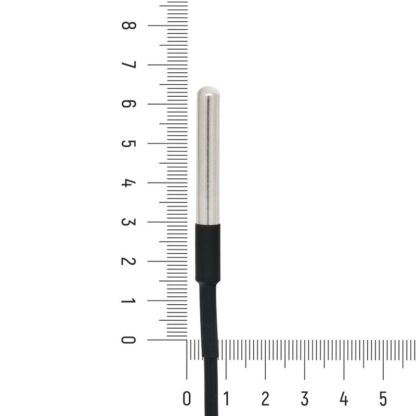

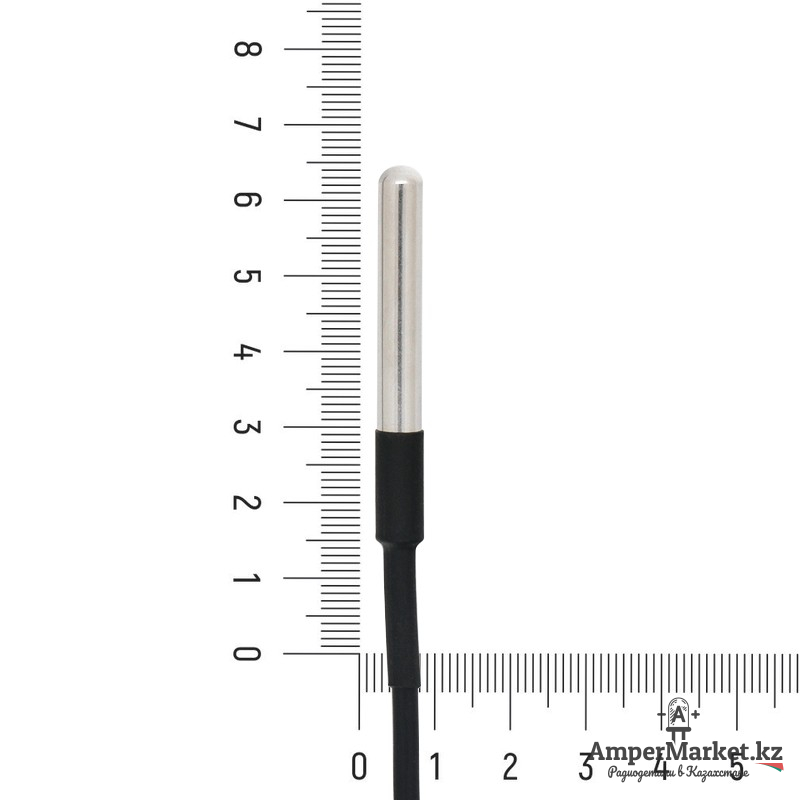

Водонепроницаемый датчик температуры DS18B20 (длина 1 метр) поможет вам измерить температуру воды в аквариуме или в чайнике. Можно использовать его для измерения температуры на улице и при этом не бояться, что датчик зальёт дождём. Дачники оценят возможность измерять температуру почвы в теплице и на участке. А при отсутствии медицинского термометра этот датчик способен выручить, если есть необходимость оценить температуру собственного тела. Существует также датчик DS18B20 в корпусе TO-92.

Схема подключения: красный (VCC), желтый (DATA), черный (GND).

Пример

Подключение герметичного DS18B20 к Arduino

#include <OneWire.h>
/*
* Описание взаимодействия с цифровым датчиком ds18b20
* Подключение ds18b20 к ардуино через пин 8
*/
OneWire ds(8); // Создаем объект OneWire для шины 1-Wire, с помощью которого будет осуществляться работа с датчиком

void setup(){
  Serial.begin(9600);
}

void loop(){
  // Определяем температуру от датчика DS18b20
  byte data[2]; // Место для значения температуры

  ds.reset(); // Начинаем взаимодействие со сброса всех предыдущих команд и параметров
  ds.write(0xCC); // Даем датчику DS18b20 команду пропустить поиск по адресу. В нашем случае только одно устрйоство
  ds.write(0x44); // Даем датчику DS18b20 команду измерить температуру. Само значение температуры мы еще не получаем - датчик его положит во внутреннюю память

  delay(1000); // Микросхема измеряет температуру, а мы ждем.

  ds.reset(); // Теперь готовимся получить значение измеренной температуры
  ds.write(0xCC);
  ds.write(0xBE); // Просим передать нам значение регистров со значением температуры

  // Получаем и считываем ответ
  data[0] = ds.read(); // Читаем младший байт значения температуры
  data[1] = ds.read(); // А теперь старший

  // Формируем итоговое значение:
  //    - сперва "склеиваем" значение,
  //    - затем умножаем его на коэффициент, соответсвующий разрешающей способности (для 12 бит по умолчанию - это 0,0625)
  float temperature =  ((data[1] << 8) | data[0]) * 0.0625;

  // Выводим полученное значение температуры в монитор порта
  Serial.println(temperature);

}

#include <OneWire.h>

* Описание взаимодействия с цифровым датчиком ds18b20

* Подключение ds18b20 к ардуино через пин 8

OneWire ds(8); // Создаем объект OneWire для шины 1-Wire, с помощью которого будет осуществляться работа с датчиком

void setup(){

Serial.begin(9600);

}

void loop(){

// Определяем температуру от датчика DS18b20

byte data[2]; // Место для значения температуры

ds.reset(); // Начинаем взаимодействие со сброса всех предыдущих команд и параметров

ds.write(0xCC); // Даем датчику DS18b20 команду пропустить поиск по адресу. В нашем случае только одно устрйоство

ds.write(0x44); // Даем датчику DS18b20 команду измерить температуру. Само значение температуры мы еще не получаем - датчик его положит во внутреннюю память

delay(1000); // Микросхема измеряет температуру, а мы ждем.

ds.reset(); // Теперь готовимся получить значение измеренной температуры

ds.write(0xCC);

ds.write(0xBE); // Просим передать нам значение регистров со значением температуры

// Получаем и считываем ответ

data[0] = ds.read(); // Читаем младший байт значения температуры

data[1] = ds.read(); // А теперь старший

// Формируем итоговое значение:

// - сперва "склеиваем" значение,

// - затем умножаем его на коэффициент, соответсвующий разрешающей способности (для 12 бит по умолчанию - это 0,0625)

float temperature = ((data[1] << 8) | data[0]) * 0.0625;

// Выводим полученное значение температуры в монитор порта

Serial.println(temperature);

}

Библиотека OneWire

Характеристики

Диапазон измеряемых температур	−55…+125 °C
Точность	±0,5°C (в пределах −10…+85 °C)
Время получения данных	750 мс при 12-битном разрешении; 94 мс при 9-битном разрешении
Напряжение питания	3–5,5 В
Потребляемый ток при бездействии	750 нА
Потребляемый ток при опросе	1 мА
