Модуль TDS meter v1.0 предназначен для измерения количества растворенных твердых веществ в воде и её удельной электрической проводимости. Используйте датчик для проверки эффективности очистки питьевой воды в бытовом фильтре, анализа качества дистиллированной воды или приготовления питательного раствора в гидропонных системах.

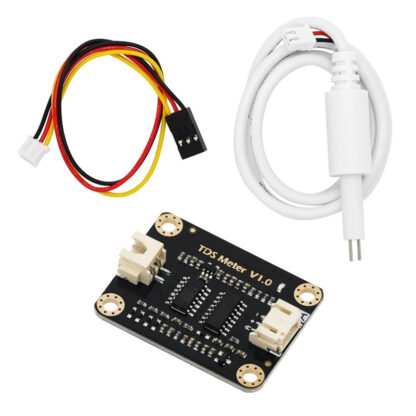

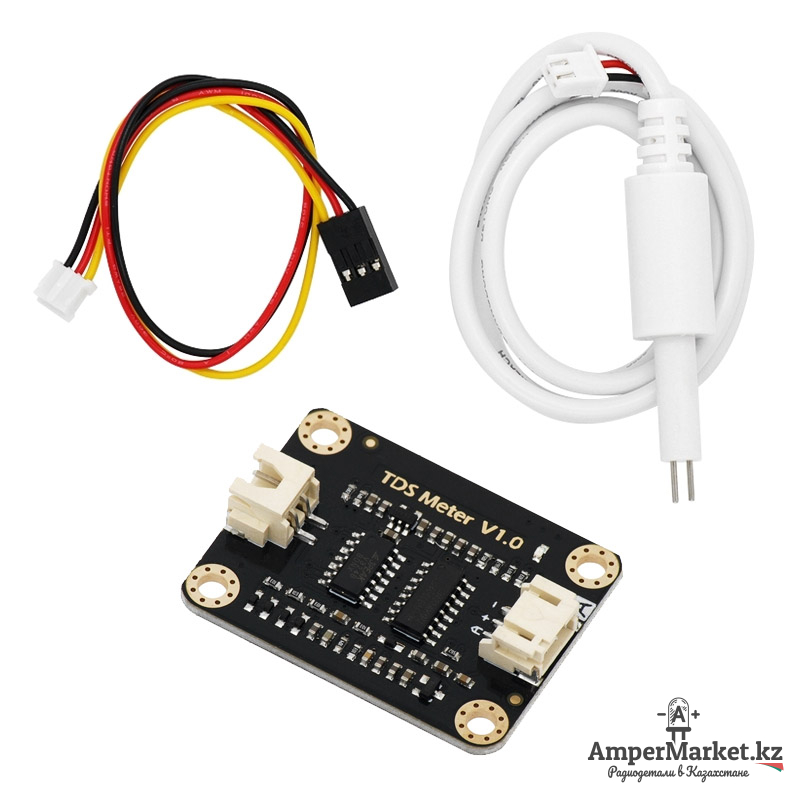

TDS-метр состоит из погружного щупа и платы управления. Щуп сенсора выполнен в пластиковом герметичном цилиндре с двумя электродами на конце. При погружении в измеряемый раствор между электродами возникает сопротивление, которое фиксирует и обрабатывает плата управления.

Пример подключения

#include <LiquidCrystal_I2C.h> // Library for LCD
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows
#define TdsSensorPin A1
#define VREF 5.0      // analog reference voltage(Volt) of the ADC
#define SCOUNT  30           // sum of sample point
int analogBuffer[SCOUNT];    // store the analog value in the array, read from ADC
int analogBufferTemp[SCOUNT];
int analogBufferIndex = 0, copyIndex = 0;
float averageVoltage = 0, tdsValue = 0, temperature = 25;

void setup()
{
  Serial.begin(115200);
  pinMode(TdsSensorPin, INPUT);
  lcd.init(); // initialize the lcd
  lcd.backlight();
}

void loop()
{
  static unsigned long analogSampleTimepoint = millis();
  if (millis() - analogSampleTimepoint > 40U)  //every 40 milliseconds,read the analog value from the ADC
  {
    analogSampleTimepoint = millis();
    analogBuffer[analogBufferIndex] = analogRead(TdsSensorPin);    //read the analog value and store into the buffer
    analogBufferIndex++;
    if (analogBufferIndex == SCOUNT)
      analogBufferIndex = 0;
  }
  static unsigned long printTimepoint = millis();
  if (millis() - printTimepoint > 800U)
  {
    printTimepoint = millis();
    for (copyIndex = 0; copyIndex < SCOUNT; copyIndex++)
      analogBufferTemp[copyIndex] = analogBuffer[copyIndex];
    averageVoltage = getMedianNum(analogBufferTemp, SCOUNT) * (float)VREF / 1024.0; // read the analog value more stable by the median filtering algorithm, and convert to voltage value
    float compensationCoefficient = 1.0 + 0.02 * (temperature - 25.0); //temperature compensation formula: fFinalResult(25^C) = fFinalResult(current)/(1.0+0.02*(fTP-25.0));
    float compensationVolatge = averageVoltage / compensationCoefficient; //temperature compensation
    tdsValue = (133.42 * compensationVolatge * compensationVolatge * compensationVolatge - 255.86 * compensationVolatge * compensationVolatge + 857.39 * compensationVolatge) * 0.5; //convert voltage value to tds value
    //Serial.print("voltage:");
    //Serial.print(averageVoltage,2);
    //Serial.print("V   ");
    Serial.print("TDS Value:");
    Serial.print(tdsValue, 0);
    Serial.println("ppm");


    lcd.setCursor(0, 0);
    lcd.print("TDS Value : ");
    lcd.print(tdsValue, 0);
    lcd.setCursor(3, 1);
    lcd.print("Techeonics");
  }
}
int getMedianNum(int bArray[], int iFilterLen)
{
  int bTab[iFilterLen];
  for (byte i = 0; i < iFilterLen; i++)
    bTab[i] = bArray[i];
  int i, j, bTemp;
  for (j = 0; j < iFilterLen - 1; j++)
  {
    for (i = 0; i < iFilterLen - j - 1; i++)
    {
      if (bTab[i] > bTab[i + 1])
      {
        bTemp = bTab[i];
        bTab[i] = bTab[i + 1];
        bTab[i + 1] = bTemp;
      }
    }
  }
  if ((iFilterLen & 1) > 0)
    bTemp = bTab[(iFilterLen - 1) / 2];
  else
    bTemp = (bTab[iFilterLen / 2] + bTab[iFilterLen / 2 - 1]) / 2;
  return bTemp;
}

#include <LiquidCrystal_I2C.h> // Library for LCD

LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows

#define TdsSensorPin A1

#define VREF 5.0 // analog reference voltage(Volt) of the ADC

#define SCOUNT 30 // sum of sample point

int analogBuffer[SCOUNT]; // store the analog value in the array, read from ADC

int analogBufferTemp[SCOUNT];

int analogBufferIndex = 0, copyIndex = 0;

float averageVoltage = 0, tdsValue = 0, temperature = 25;

void setup()

{

Serial.begin(115200);

pinMode(TdsSensorPin, INPUT);

lcd.init(); // initialize the lcd

lcd.backlight();

}

void loop()

{

static unsigned long analogSampleTimepoint = millis();

if (millis() - analogSampleTimepoint > 40U) //every 40 milliseconds,read the analog value from the ADC

{

analogSampleTimepoint = millis();

analogBuffer[analogBufferIndex] = analogRead(TdsSensorPin); //read the analog value and store into the buffer

analogBufferIndex++;

if (analogBufferIndex == SCOUNT)

analogBufferIndex = 0;

}

static unsigned long printTimepoint = millis();

if (millis() - printTimepoint > 800U)

{

printTimepoint = millis();

for (copyIndex = 0; copyIndex < SCOUNT; copyIndex++)

analogBufferTemp[copyIndex] = analogBuffer[copyIndex];

averageVoltage = getMedianNum(analogBufferTemp, SCOUNT) * (float)VREF / 1024.0; // read the analog value more stable by the median filtering algorithm, and convert to voltage value

float compensationCoefficient = 1.0 + 0.02 * (temperature - 25.0); //temperature compensation formula: fFinalResult(25^C) = fFinalResult(current)/(1.0+0.02*(fTP-25.0));

float compensationVolatge = averageVoltage / compensationCoefficient; //temperature compensation

tdsValue = (133.42 * compensationVolatge * compensationVolatge * compensationVolatge - 255.86 * compensationVolatge * compensationVolatge + 857.39 * compensationVolatge) * 0.5; //convert voltage value to tds value

//Serial.print("voltage:");

//Serial.print(averageVoltage,2);

//Serial.print("V ");

Serial.print("TDS Value:");

Serial.print(tdsValue, 0);

Serial.println("ppm");

lcd.setCursor(0, 0);

lcd.print("TDS Value : ");

lcd.print(tdsValue, 0);

lcd.setCursor(3, 1);

lcd.print("Techeonics");

}

int getMedianNum(int bArray[], int iFilterLen)

{

int bTab[iFilterLen];

for (byte i = 0; i < iFilterLen; i++)

bTab[i] = bArray[i];

int i, j, bTemp;

for (j = 0; j < iFilterLen - 1; j++)

{

for (i = 0; i < iFilterLen - j - 1; i++)

{

if (bTab[i] > bTab[i + 1])

{

bTemp = bTab[i];

bTab[i] = bTab[i + 1];

bTab[i + 1] = bTemp;

}

if ((iFilterLen & 1) > 0)

bTemp = bTab[(iFilterLen - 1) / 2];

else

bTemp = (bTab[iFilterLen / 2] + bTab[iFilterLen / 2 - 1]) / 2;

return bTemp;

}

Результат измерения

Модуль измерения качества воды TDS meter v1.0

Характеристики

Рабочее напряжение	3.3 – 5.5 В
Выходное напряжение	0 – 2.3 В
Диапазон измерения TDS	1000 ppm
Точность измерения	TDS: ±10% F.S. (25 °C)
Энергопотребление	6 мА
Длина кабеля	60 см
