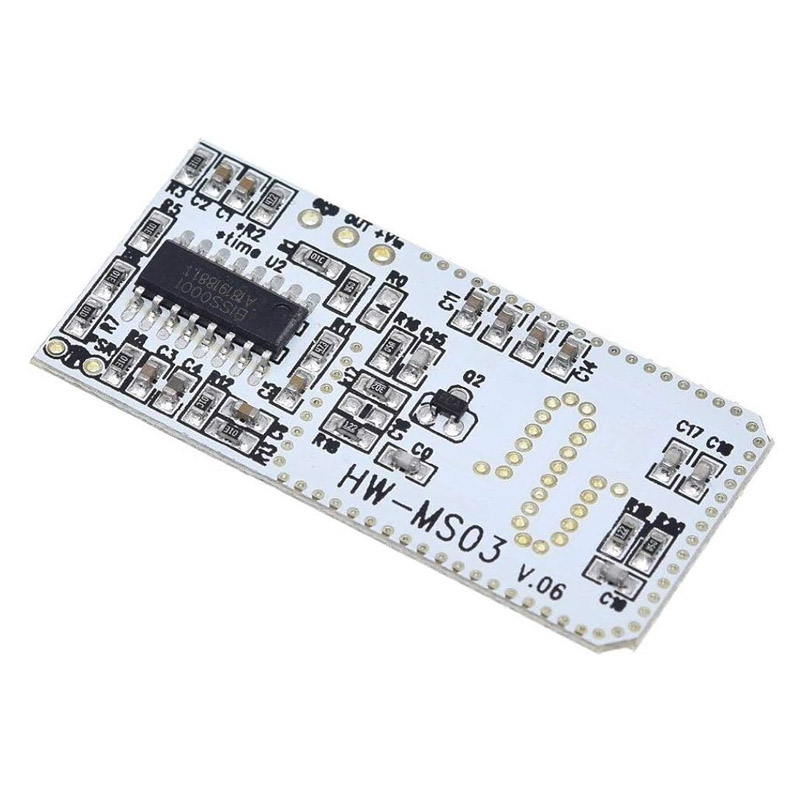

Микроволновый (допплеровский) датчик присутствия HW-MS03 — это радарный сенсор для бесконтактного обнаружения движения, работающий на эффекте Допплера. Сверяя длину отражённой волны с длиной испущенной, он способен выявить даже малейшие перемещения в зоне действия.
Единственное существенное ограничение — волны ЭМИ легко ограничить клеткой Фарадея (замкнутым корпусом из проводящего материала), поэтому металлические корпуса использовать не получится. Зато для пластиковых не нужно делать даже пропилов — работать будет сквозь стенку.
Не устанавливайте два таких датчика в зоне прямой видимости друг от друга (в пределах 10–15 м) — их сигналы будут интерферировать.

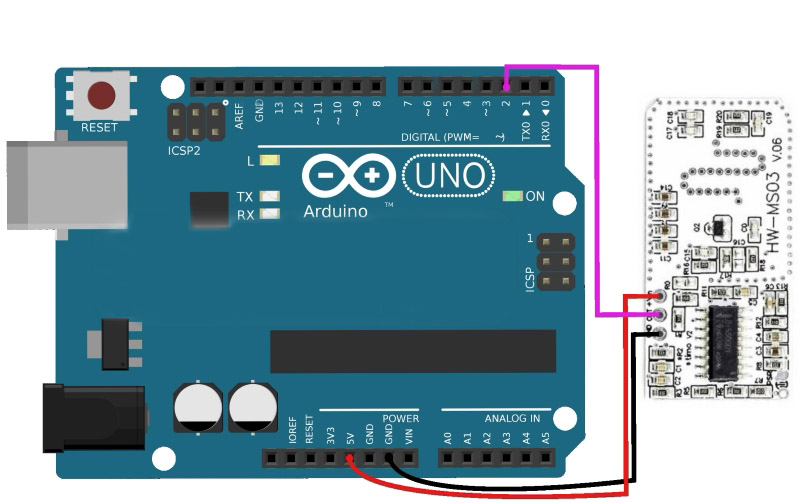

Датчик имеет 3 выводных контакта:
- GND — земля, общий провод;
- OUT — сигнал;
- VIN+ — питание.
Пример
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
void setup() { Serial.begin(9600); pinMode(2,INPUT); digitalWrite(2,LOW); } void loop() { if(digitalRead(2)==HIGH) { Serial.println("Somebody is here."); } else { Serial.println("Nobody."); } delay(1000); } |
