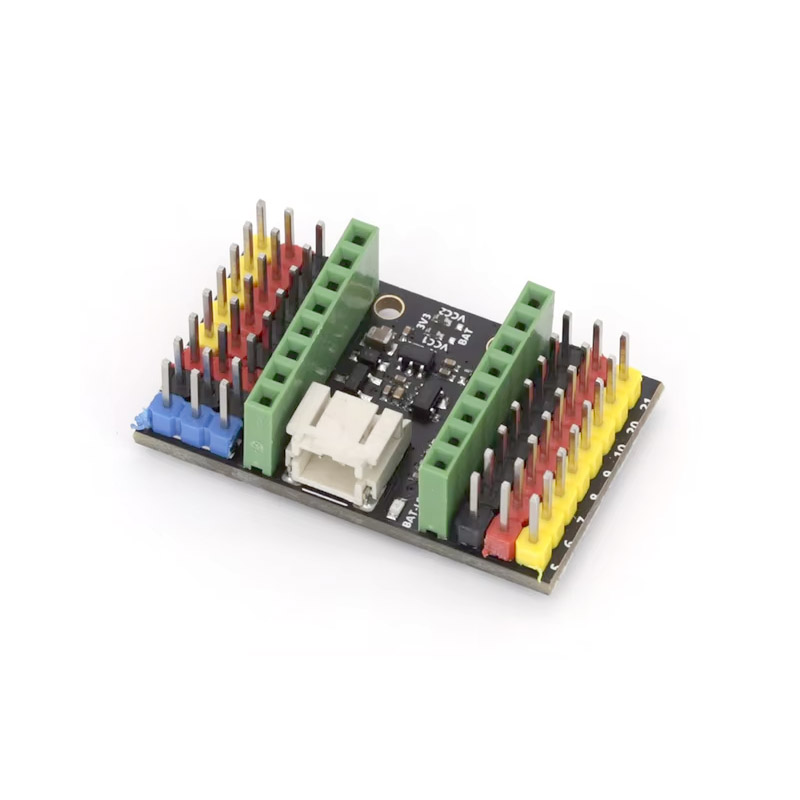

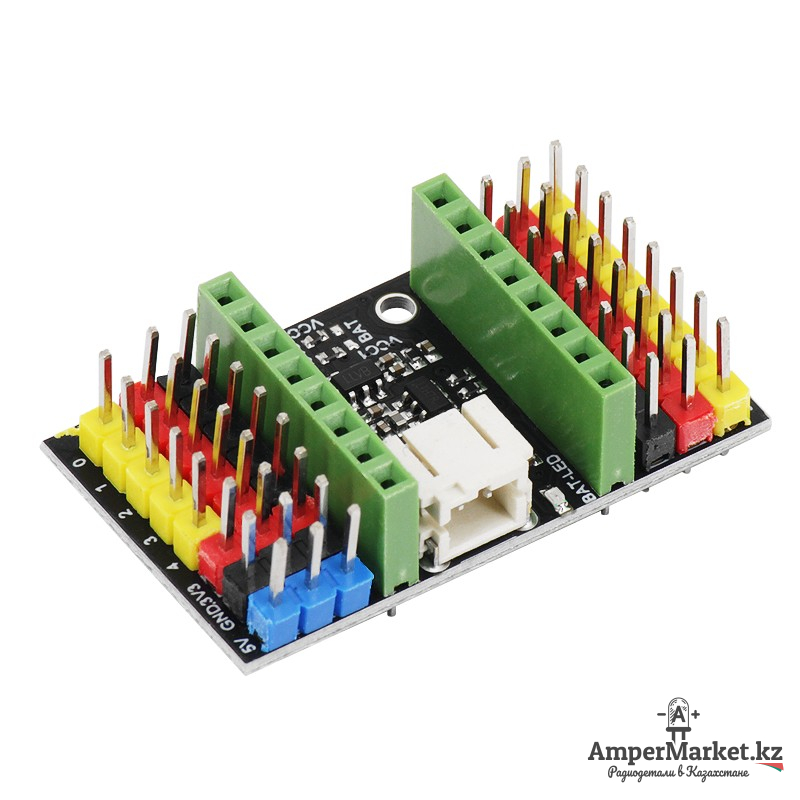

Плата расширения (Expansion Board) для ESP32-C3 Super Mini — удобный модуль, предназначенный для использования вместе с платой ESP32-C3 Super Mini, и добавляющий ряд полезных улучшений. Плата расширения позволяет организовать функцию автономного питания контроллера от литиевого аккумулятора, содержит в своей схеме PH2.0-разъём, микросхему контроллера заряда с выходным током до 1 А и чип понижающего 3.3-вольтового DC/DC регулятора. Все 16 контактов присоединяемой платы ESP32-C3 Super Mini, использующиеся для ввода-вывода цифровых данных или подачи напряжения питания, представлены на плате расширения в виде штыревых коннекторов беспаечного монтажа, повышающие удобство прототипирования ESP32-проекта.

Преимущества:

• Решает проблему питания: Позволяет легко перевести проект на питание от аккумулятора.
• Удобство монтажа: Вы получаете стандартный шаг 2.54 мм вместо точечной пайки к крошечным контактам.
• Защита при заряде: Контроллер предотвращает перегрев и перезаряд аккумулятора.
• Экономия времени: Не нужно собирать обвязку для зарядки лития.

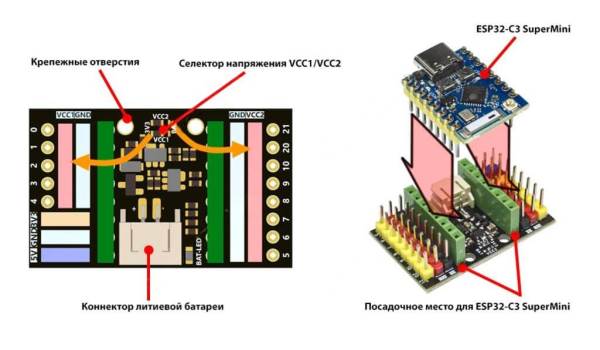

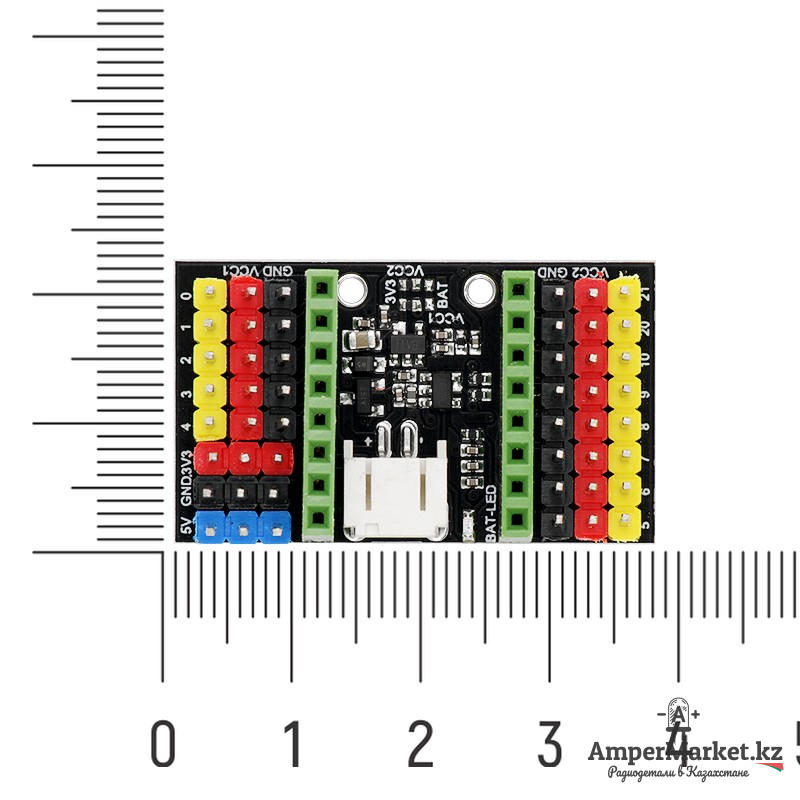

Из дополнительных опций все цифровые порты платы расширения целенаправленно скомпонованы с линиями напряжения питания в формате IO+VCC+GND, чтобы максимально упростить подключение цифровых датчиков и сенсоров. Коннекторы питания подключения датчиков/сенсоров расцвечены красным, для них на плате расширения предусмотрен выбор уровня выходного напряжения: от встроенного 3.3V-регулятора или напрямую от литиевой батареи. Эти коннекторы разделены на две независимые группы и расположены 5 в группе VCC1 и 8 в группе VCC2. Контакты 5V-напряжения на плате выделяются среди прочих окраской синего цвета.
