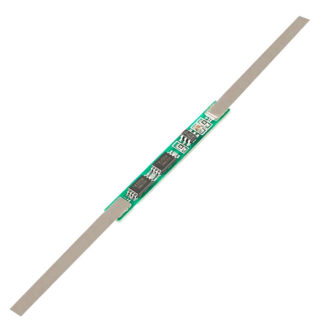

BMS плата защиты аккумулятора 18650, 3 А

380 тг

4 в наличии

Описание

BMS плата для защиты и контроля работы аккумулятора Li-ion 18650 (3 А), защищающая элементы питания от перезарядки и перерасхода, а так же защищающая от перегрузок. Может применяться при сборке аккумуляторного блока для различных устройств.

Около резистора R3 имеется место под конденсатор С3. Если на это место установить конденсатор небольшой емкости (подбирается экспериментально), то микросхема будет меньше «видеть» всплески тока нагрузки.

Модуль обладает следующими защитными функциями:

  • защита от короткого замыкания
  • защита от перезарядки
  • защита от переразряда
  • защита от перегрузки по току.

Схема подключения аккумуляторов

BMS плата для одного аккумулятора

Характеристики

Тип аккумулятора: Li-ion 18650
Номинальное напряжение 3,7-4,2 В
Напряжение полного заряда 4,2 В
Напряжение перезаряда ~4,25 В
Напряжение полной разрядки 2,45 В
Максимальный непрерывный ток заряда/разряда 2 А
Защита от тока 3 А
Диапазон рабочих температур -40 ~ +85 С
Время срабатывания защиты от короткого замыкания 250 мс
Напряжение заряда 4.2 В
Рабочий ток нагрузки 3 А
Пиковый ток нагрузки 5 А
Рабочая температура -40 ~ +85 °C
Ток покоя 5 — 9 мкА
Внутреннее сопротивление менее 45 мОм

Детали

Вес 5 г
Габариты 40 x 4 x 3 мм
