BMS плата контроля Li-ion/Li-Pol аккумуляторов (3S, 4S, 5S / 100А)

1 900 тг

Очистить
Артикул: 1908008 Категория:

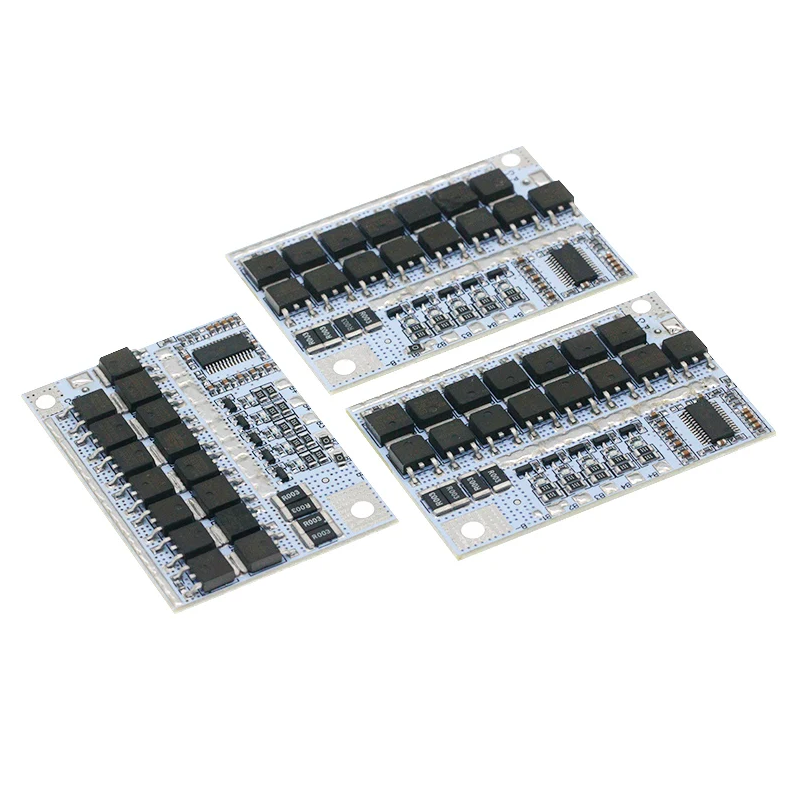

BMS плата контроля Li-Ion/Li-Pol аккумуляторов 18650, 100 А – плата защиты и балансировки для сборки из 3, 4 или 5 последовательно соединенных Li-ion/Li-Pol аккумуляторов. Обеспечивает защиту от переразряда, перезаряда, перегрева, перегрузки по току и короткого замыкания, а также балансировку ячеек для равномерного заряда.

Использует микроконтроллер BM3451TNDC-T28A и поддерживает автоматическое восстановление после срабатывания защиты от КЗ, без необходимости подключения зарядного устройства.

Подходит для шуруповертов, электроинструментов, электровелосипедов и других мощных аккумуляторных систем.

Соблюдайте полярность и соединение балансировочных проводников при подключении, иначе плата выйдет из строя по причине перегрева.


Особенности:

  • Самовосстановление после перегрузки происходит путем переподключения нагрузки, или кратковременного соединения между собой «C-» и «B-».
  • Предусмотрен интерфейс контроля температуры путем подключения NTC-термистора на 10 кОм. Для этого с тыльной стороны модуля есть соответствующие контактные площадки с маркировкой NTC. В этом случае защита от перегрева будет срабатывать в районе 60 °C.
  • На плате присутствуют светодиоды под каждую ячейку АКБ, светодиод загорается когда ячейка отбалансирована в процессе работы или зарядки, но потухнет у полностью заряженных аккумуляторов при окончании зарядки.

Преимущества:

  • Работает с 3S, 4S, 5S сборками – универсальная защита.
  • Высокий ток разряда (до 100А) – подходит для мощных нагрузок.
  • Функция балансировки – продлевает срок службы аккумуляторов.
  • Автоматическое восстановление после КЗ – удобство в эксплуатации.
  • Компактные размеры – легко интегрируется в аккумуляторные сборки.

Особенности подключения:

Схема раздельного подключения контактов на заряд/разряд. В данном случае максимальный ток для нее 100 А.

Схема раздельного подключения

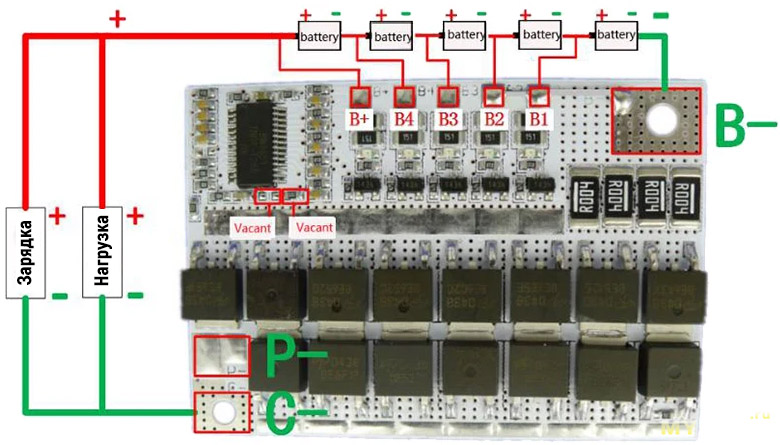

Схема общего подключения контактов контактов на заряд/разряд. В данном случае максимальный ток для нее 60 А.

Схема общего подключения

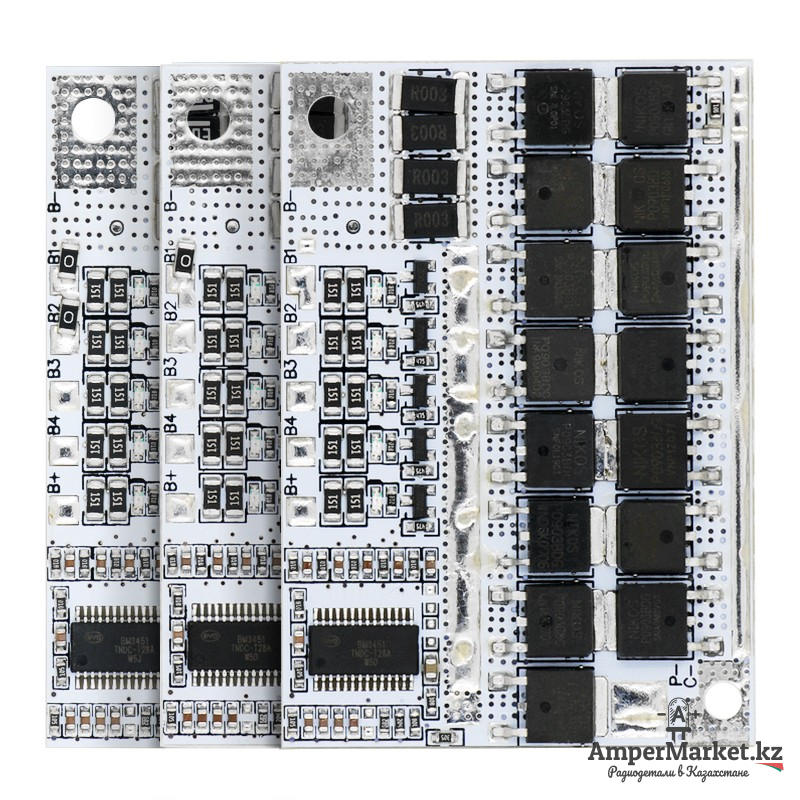

Плата выпускается для сборок на 3, 4 и 5 аккумуляторов. Любая версия легко переделывается под другую. К примеру, из версии на 3S, легко получить версию на 4S или 5S (и наоборот). Для этого либо убираются перемычки, либо выставляются нужные.

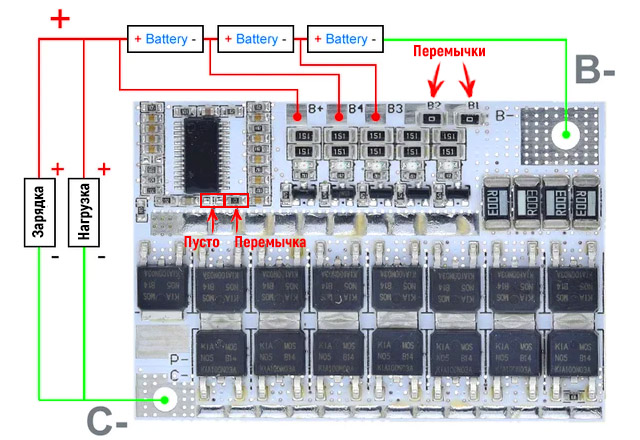

Пример платы на 3S:

Пример платы на 3S

Пример платы на 4S:

Пример платы на 4S

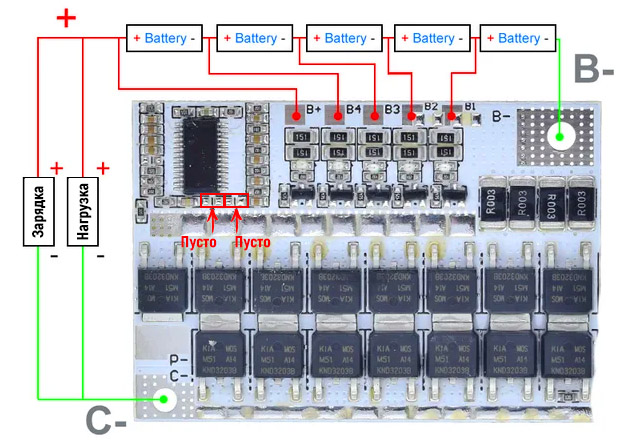

Пример платы на 5S:

Пример платы на 5S

Характеристики

Аккумуляторы Li-Ion/Li-Pol
Количество ячеек 3S / 4S / 5S (последовательное соединение)
Номинальное напряжение ячейки 3.6 – 3.7 В
Максимальное напряжение заряда ячейки 4.21 – 4.29 В
Напряжение балансировки элементов 4.14 – 4.24 В
Функция балансировки есть
Ток балансировки 60 мА
Перезарядная защита 4.14 – 4.24 В
Переразрядная защита 2.72 – 2.88 В
Восстановление после переразряда 2.9 – 3.1 В
Максимальный ток разряда 100А (кратковременно), 80А (максимально), 60А (долговременно)
Максимальный ток заряда 60А
Защита от перегрева есть (если подключить NTC-термистор)
Защита от короткого замыкания есть (восстановление при отключении нагрузки)
Задержка срабатывания защиты Перезаряд: 1.5 – 2.5 с
Переразряд: 0.5 – 1.5 с
Короткое замыкание: 100 – 600 мс
Рабочая температура -40 ~ +85 °C
Вес 10 г

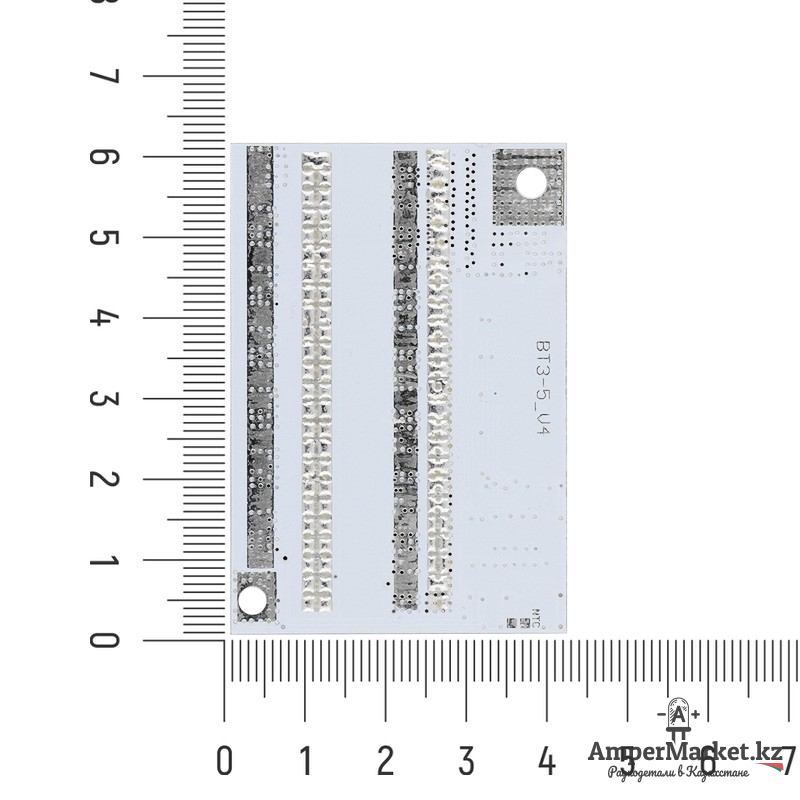

Размеры 61.2 x 42.1 x 3.4 мм
