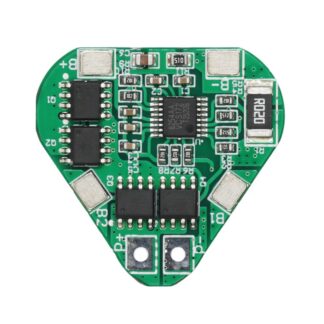

К модулю HX-3S-03 можно подключить одновременно 3 аккумулятора, его особенностями являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда), а также отключение подачи питания для аккумуляторов при достижении максимальной емкости хоть одного элемента. Максимальный рабочий ток данной BMS платы составляет 8 А, максимальный пиковый – 12 А, а ток покоя не превышает 30 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4.25 В, а разряда при снижении напряжения до 2.75 В.

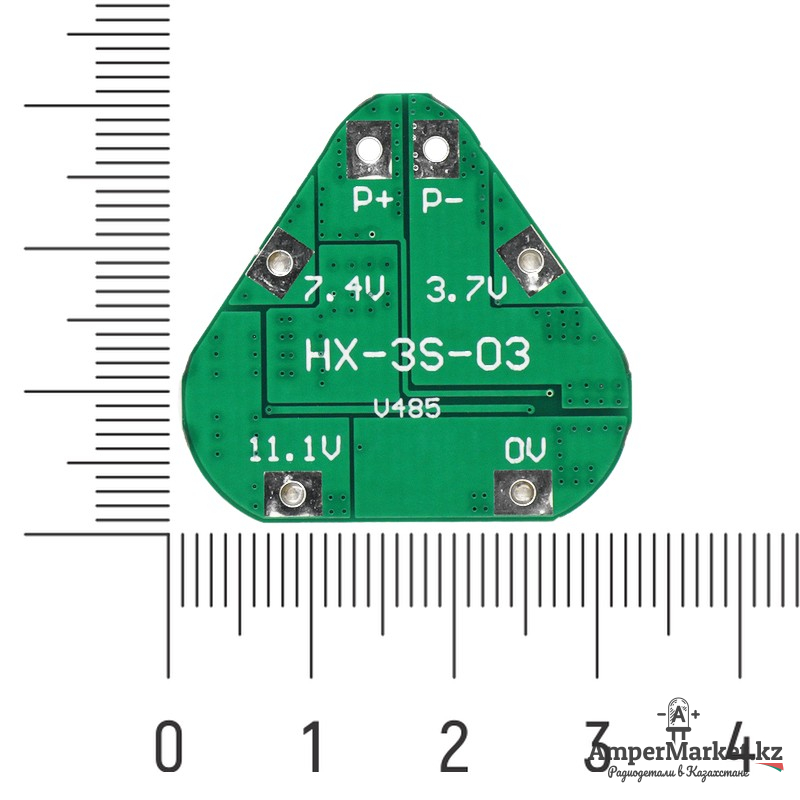

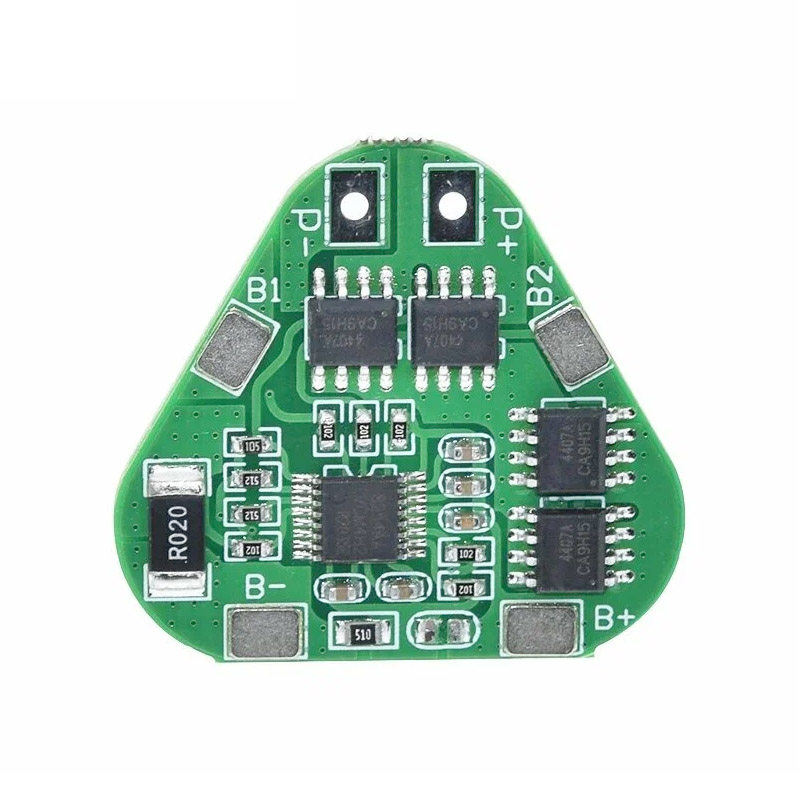

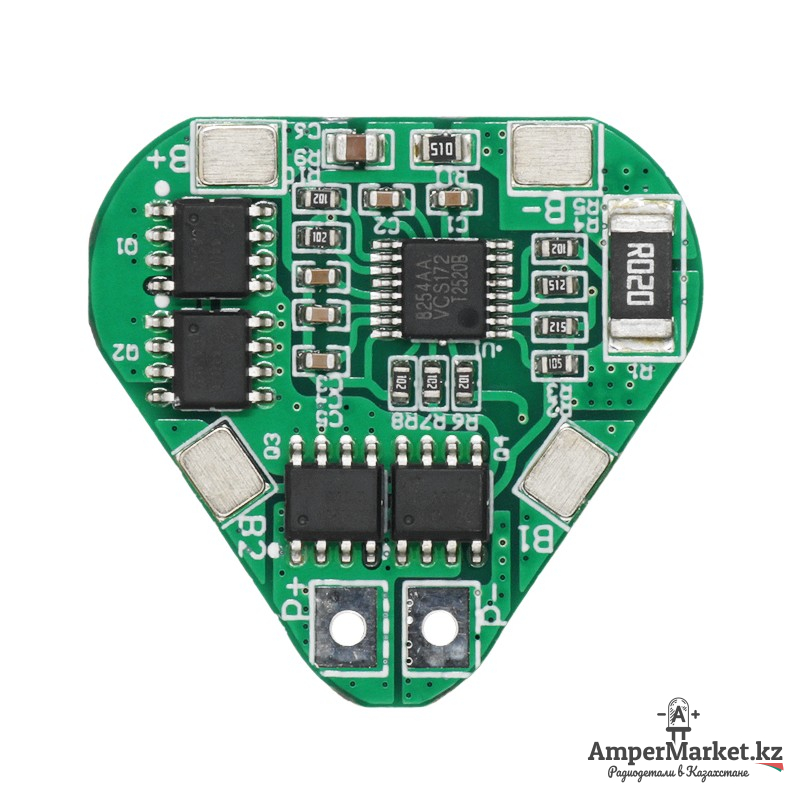

Модуль контроллер заряда-разряда аккумуляторов HX-3S-03 имеет 6 выводов:
- B+ – положительный полюс аккумулятора
- B- – отрицательный полюс аккумулятора
- B1 – средняя точка сборки 1 и 2 аккумуляторов
- B2 – средняя точка сборки 2 и 3 аккумуляторов
- P- – отрицательная клемма заряда/разряда
- P+ – положительная клемма заряда/разряда
При превышении максимального допустимого значения напряжения питания активируется режим «защиты». Для того, чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер не отключит защиту автоматически.
Диапазон напряжения питания модуля составляет 12.6…13 В. Обратите внимание, что данный модуль не является зарядным устройством.

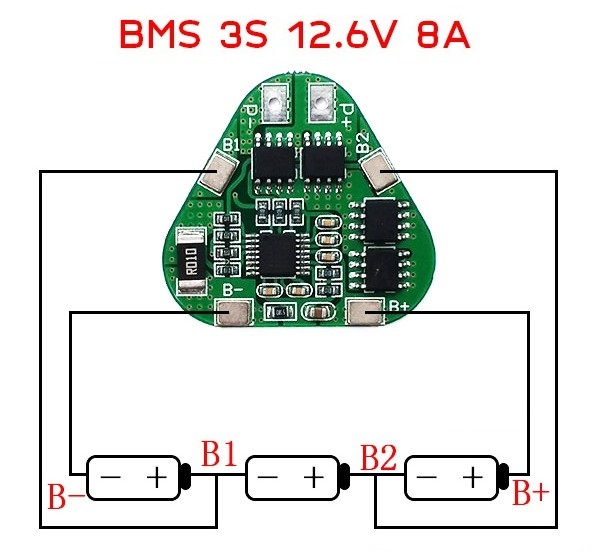

Схема подключения аккумуляторов
