BMS плата защиты LiFePO4 аккумуляторов (3S / 14A) HX-3S-BM02 предназначена для сборок из 3 последовательно соединённых литий-железо-фосфатных элементов (3S). Устройство обеспечивает контроль заряда и разряда, защищая аккумуляторную батарею от перезаряда, глубокого разряда, перегрузки по току и короткого замыкания. Плата подходит для сборок напряжением 9.6 В и широко применяется в портативной электронике, фонарях, солнечных светильниках и маломощном электроинструменте.

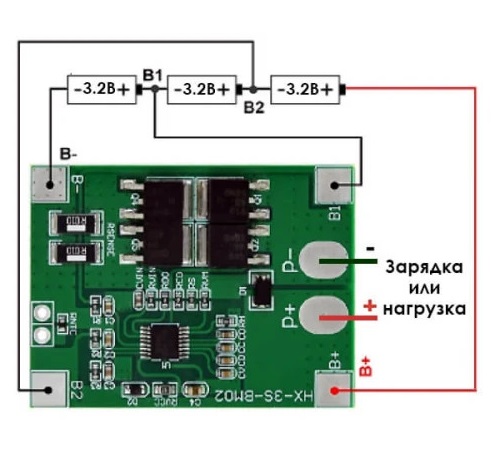

Плата автоматически отключает нагрузку при достижении пороговых значений напряжения и восстанавливает работу после нормализации параметров. Для корректной работы необходимо правильно подключить выводы согласно схеме:

Преимущества

Компактность: Малые габариты позволяют устанавливать плату в корпуса портативных устройств и аккумуляторных отсеков.
Многоуровневая защита: Контроль перезаряда, глубокого разряда, перегрузки по току и короткого замыкания.
Автовосстановление: Плата автоматически возобновляет работу после устранения аварийной ситуации.
Совместимость: Оптимизирована для LiFePO4 аккумуляторов с номинальным напряжением 3.2 В.

Характеристики

Модель	HX-3S-BM02
Тип	BMS плата защиты
Тип аккумуляторов	LiFePO4 (3.2 В)
Количество последовательных элементов	3S
Номинальное напряжение сборки	9.6 В
Максимальный ток	14 А
Напряжение отсечки перезаряда	3.65 В ± 0.05 В (на элемент)
Напряжение отсечки глубокого разряда	2.35 В ± 0.05 В (на элемент)
Напряжение заряда	10.95 В
Собственное потребление	< 30 мкА
Защита	Перезаряд, глубокий разряд, перегрузка по току, короткое замыкание
