Модуль на основе микросхемы PCF8575 позволит легко решить проблему нехватки цифровых входов/выходов. С помощью данного модуля, используя I2C-интерфейс, можно получить 16 дополнительных цифровых входов/выходов. По умолчанию напряжение на плате составляет 3.3 В, если запаять выводы VCC-VDD, напряжение будет как у VCC.

Пример

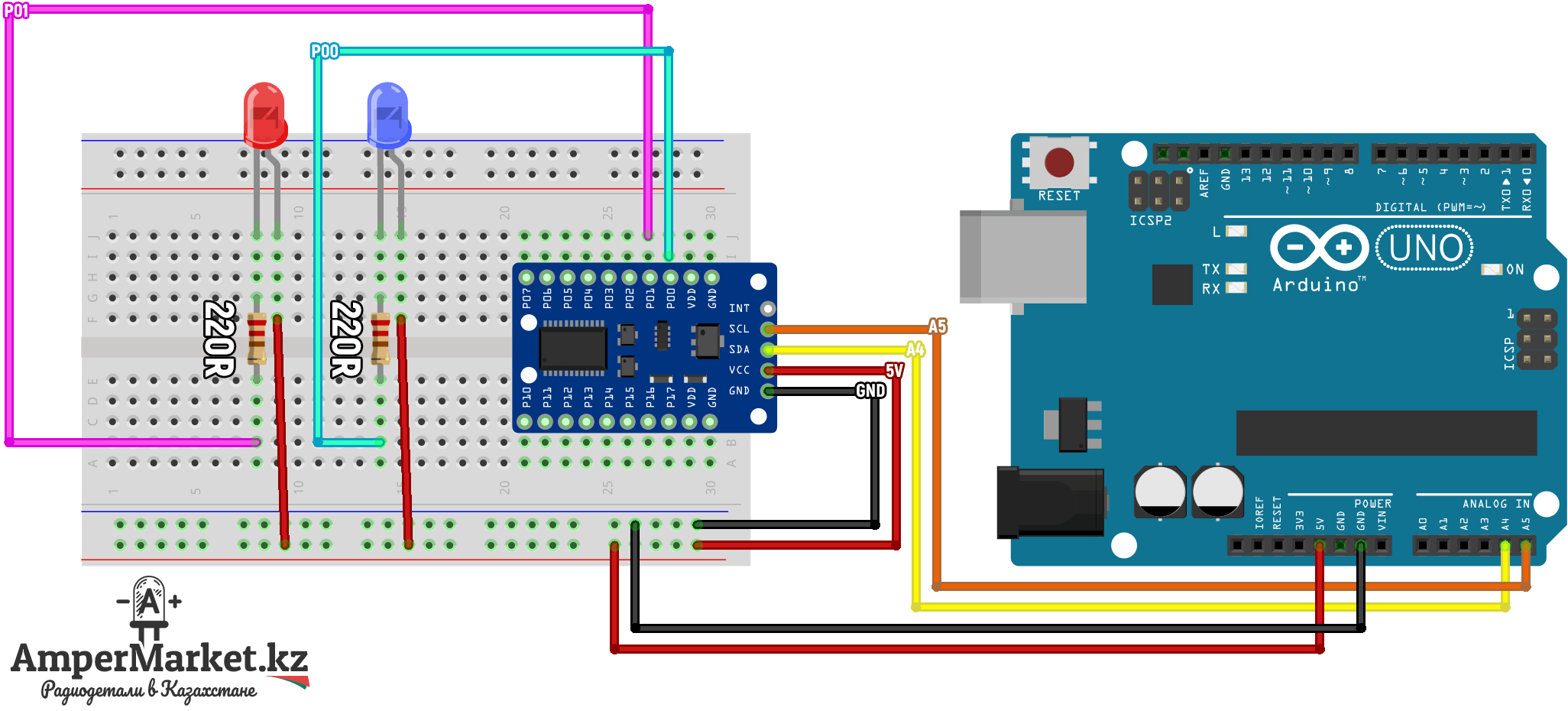

/* В данном демонстрационном примере
  подключим 2 светодиода через расширитель */

// подключаем библиотеки
#include <Wire.h>
#include "PCF8575.h"

PCF8575 expander;

void setup() {
  Serial.begin(115200);

  // по умолчанию I2C-адрес = 0x20
  expander.begin(0x20);

  // установка пинов расширителя на вывод
  expander.pinMode(0, OUTPUT);
  expander.pinMode(1, OUTPUT);
}

void loop() {
  // один светодиод загорается, другой затухает
  expander.digitalWrite(0, LOW);
  expander.digitalWrite(1, HIGH);
  delay(5000); // задержка 5с

  // и наоборот
  expander.digitalWrite(0, HIGH);
  expander.digitalWrite(1, LOW);
  delay(5000); // задержка 5с
}

/* В данном демонстрационном примере

подключим 2 светодиода через расширитель */

// подключаем библиотеки

#include <Wire.h>

#include "PCF8575.h"

PCF8575 expander;

void setup() {

Serial.begin(115200);

// по умолчанию I2C-адрес = 0x20

expander.begin(0x20);

// установка пинов расширителя на вывод

expander.pinMode(0, OUTPUT);

expander.pinMode(1, OUTPUT);

}

void loop() {

// один светодиод загорается, другой затухает

expander.digitalWrite(0, LOW);

expander.digitalWrite(1, HIGH);

delay(5000); // задержка 5с

// и наоборот

expander.digitalWrite(0, HIGH);

expander.digitalWrite(1, LOW);

delay(5000); // задержка 5с

}

Скачать документацию PCF8575 (PDF)
Скачать библиотеку PCF8574/PCF8575 (ZIP)

Характеристики

Входной интерфейс	I2C
Напряжение питания	2.5 – 5.5 В
Количество выводов I/O	16
Предельный ток	100 мА
