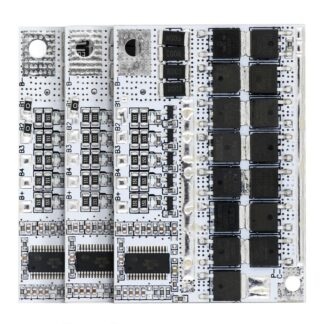

BMS плата для контроля работы четырех аккумуляторов Li-ion 18650 (40 А), защищающая элементы питания от перезарядки и перерасхода, а так же следящая за балансом уровня заряда между ними. Может применяться при сборке аккумуляторного блока для различных устройств.

Модуль обладает следующими защитными функциями:

защита от короткого замыкания
защита от перезарядки
защита от переразряда
защита от перегрузки по току.

Схема подключения аккумуляторов

Характеристики

Аккумуляторы:	Li-ion 18650, 4 штуки
Напряжение при зарядке:	16,8 – 18 В
Ток балансировки на каждую ячейку:	84 ± 10 мА
Ток потребления:	≤ 20 мкА
Максимальный ток заряда/разряда:	40 А
Напряжение перезаряда:	4,25 ± 0,05 В
Время срабатывания защиты перезаряда:	0,5 – 2 сек
Напряжение сброса защиты:	3,0 ± 0.1 В
Защита по току:	150 ± 5 A
Сброс защиты по току:	Отключение нагрузки
Защита от короткого замыкания:	есть
Температура эксплуатации:	-40 ~ +85 °С
